Boîtes de dérivation : le guide pour les trouver, les vérifier et les remplacer

Vous êtes en pleine rénovation, un marteau dans une main, des projets plein la tête. En abattant une cloison ou en décollant un vieux papier peint, vous tombez dessus : une boîte en plastique, ronde ou carrée, d’où s’échappe un enchevêtrement de fils électriques d’un autre âge. C’est une boîte de dérivation. Pour beaucoup, c’est un simple détail technique. Pour l’électricien d’expérience, c’est une potentielle « scène de crime » électrique, un héritage qui peut cacher des dangers insoupçonnés. La plupart des guides vous diront simplement de respecter la norme et de couper le courant, mais ils oublient l’essentiel.

Le vrai défi n’est pas de savoir ce qu’est une boîte de dérivation, mais de comprendre la « logique de l’ancien » qui a présidé à son installation. Pourquoi est-elle cachée ici ? Pourquoi ces fils sont-ils connectés de cette manière ? Mais si la véritable clé n’était pas de simplement réparer, mais de mener une véritable enquête ? C’est cette perspective que nous allons adopter. Cet article n’est pas une simple notice. C’est un guide de terrain qui vous apprendra à penser comme un enquêteur pour débusquer les pièges des anciennes installations, diagnostiquer les points de défaillance et transformer le chaos hérité en une connexion sûre et conforme. Nous allons décortiquer ensemble les méthodes de localisation, les procédures de sécurisation, l’art de la connexion parfaite et les erreurs à ne jamais commettre.

Pour ceux qui préfèrent un complément visuel pratique, la vidéo suivante vous montre les gestes essentiels pour connecter correctement une boîte de dérivation.

Cet article est structuré pour vous guider pas à pas, du principe fondamental de l’accessibilité jusqu’aux techniques de connexion les plus pointues. Le sommaire ci-dessous vous permettra de naviguer facilement entre les différentes étapes de votre mission.

La règle d’or de la boîte de dérivation : pourquoi doit-elle toujours rester accessible ?

C’est le commandement numéro un de l’électricité, gravé dans le marbre de la norme NF C 15-100 : toute boîte de connexion doit rester accessible en permanence. Cela peut sembler une contrainte, surtout quand on rêve d’un mur parfaitement lisse. Pourtant, cette règle n’est pas là pour vous contrarier, mais pour vous protéger. Imaginez un circuit qui disjoncte sans cesse ou une panne sur une ligne de prises. Si la boîte de dérivation est noyée dans le béton ou cachée derrière un doublage collé, le diagnostic devient un cauchemar et le dépannage implique de la destruction. L’accessibilité garantit la maintenabilité de votre installation sur le long terme.

Cette accessibilité ne signifie pas pour autant que vous devez vivre avec un couvercle en plastique disgracieux au milieu de votre salon. La norme exige un accès sans destruction des ouvrages. Vous avez donc le droit de la peindre, à condition que le couvercle reste démontable. Des solutions esthétiques existent pour concilier norme et décoration. On peut par exemple installer des trappes de visite affleurantes, prêtes à peindre, qui se fondent dans le mur. Une autre astuce consiste à placer la boîte derrière un tableau monté sur de petites charnières. Des fabricants comme Legrand ou Schneider proposent également des caches design pour les boîtes en saillie, transformant une contrainte technique en un détail soigné. L’essentiel est de ne jamais l’oublier : documentez son emplacement sur le plan de votre installation. Votre « vous » du futur vous remerciera.

Partir à la chasse aux boîtes de dérivation : les astuces pour les localiser

Dans une rénovation, localiser une boîte de dérivation oubliée relève parfois de l’archéologie électrique. Les anciens artisans n’avaient pas toujours le même respect des normes que nous aujourd’hui. Avant de sortir la masse, il faut penser comme un détective. La première piste est la logique du circuit : suivez le cheminement des gaines visibles depuis le tableau ou les appareillages (prises, interrupteurs). Souvent, la boîte se situe à un point de jonction logique, comme à mi-chemin entre deux pièces ou au-dessus d’une porte.

Le type d’habitat est un indice précieux. Dans un appartement haussmannien, inspectez les faux plafonds, les caissons de volets roulants et derrière les imposantes moulures décoratives. Pour un pavillon des années 70-80, les combles perdus, le sous-sol et les gaines techniques près de la GTL (Gaine Technique Logement) sont des zones de recherche prioritaires. Les logements plus récents, conçus avec une « pieuvre électrique », centralisent les connexions, mais une boîte peut toujours se cacher. Si les indices visuels manquent, la technologie prend le relais. Un simple détecteur de métaux peut repérer les câbles sous le plâtre et vous mener à la boîte. Pour les plus équipés, la solution ultime est la caméra endoscopique pour smartphone. Un petit trou percé dans la cloison suffit pour y glisser la sonde et explorer l’intérieur du mur sans tout casser.

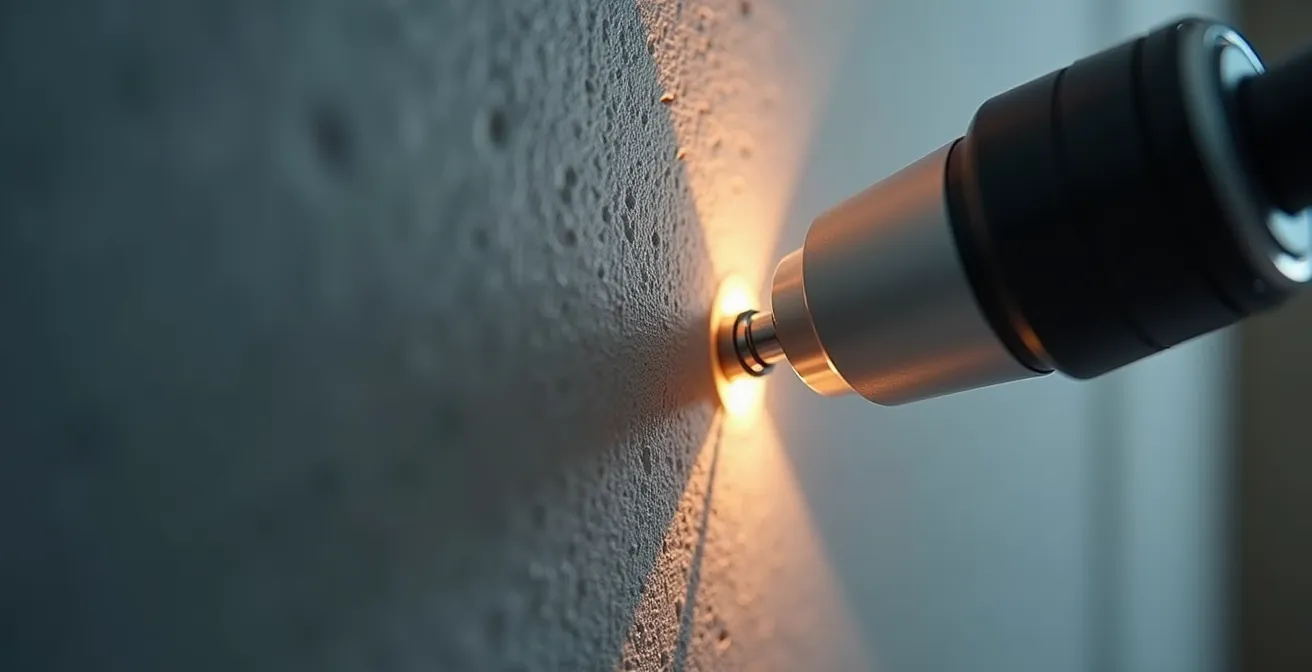

L’illustration suivante montre l’efficacité d’une approche moderne pour localiser une boîte sans avoir à détruire un mur entier.

Cette méthode, précise et non destructive, incarne parfaitement l’approche de l’électricien moderne : utiliser l’outil juste pour un diagnostic efficace et propre, évitant des travaux de maçonnerie inutiles.

Moderniser une boîte de dérivation : remplacer les vieux dominos par des Wagos

Une fois la boîte ouverte, vous ferez souvent face à un héritage du passé : les dominos, aussi appelés borniers à vis. S’ils sont acceptés par la norme lorsqu’ils sont correctement mis en œuvre, ils sont aussi une source fréquente de pannes et de dangers. Leur principal défaut est la vis de serrage. Avec le temps, les vibrations du bâtiment et les cycles de chauffe et de refroidissement du conducteur (effet Joule), cette vis peut se desserrer. Un serrage insuffisant crée un point de contact de mauvaise qualité, générant une résistance, une surchauffe, et à terme, un risque d’incendie. C’est l’une des « signatures de chaleur » que l’on recherche lors d’un diagnostic.

La solution moderne, plébiscitée par les professionnels et la norme NF C 15-100, réside dans les connecteurs automatiques à ressort, dont la marque Wago est devenue le nom générique. Leur avantage est fondamental : la connexion ne dépend pas de la force de serrage de l’opérateur. C’est un ressort interne qui maintient une pression constante et calibrée sur le conducteur. Cette connexion est insensible aux vibrations et aux variations de température, garantissant une fiabilité et une sécurité incomparables sur le long terme. De plus, ils simplifient grandement le travail, notamment pour connecter ensemble des fils de nature (rigide et souple) ou de sections (1,5mm² et 2,5mm²) différentes, une tâche souvent complexe avec des dominos.

Le tableau suivant, basé sur la documentation technique de Legrand, un acteur majeur du marché, met en évidence les différences critiques entre ces deux technologies.

Passer des dominos aux Wagos n’est donc pas un simple caprice de modernité. C’est une opération de mise en conformité active qui élimine l’un des points de défaillance les plus courants d’une vieille installation.

Comment encastrer une boîte de dérivation dans du Placo : la méthode propre

Lors d’une rénovation où vous créez de nouvelles cloisons, la question de l’intégration des boîtes de dérivation se pose. Le Placo (plaque de plâtre) est le matériau roi, mais il demande une méthode spécifique pour un résultat net et conforme. La première étape est de choisir la bonne boîte : une boîte d’encastrement pour cloisons sèches, reconnaissable à ses griffes de fixation ou ses vis de serrage. Contrairement à une boîte d’encastrement classique qui accueille un appareillage (prise, interrupteur), la boîte de dérivation est uniquement destinée aux connexions. Pour une intégration parfaite, on utilise une scie cloche du diamètre exact de la boîte.

La méthode varie selon le type de mur. Dans le Placo, on trace, on découpe, on passe les gaines et on insère la boîte qui se fixe en serrant ses pattes. Pour une brique plâtrière, il faudra utiliser un trépan adapté puis sceller la boîte au plâtre. Dans un mur porteur en béton ou parpaing, l’opération est plus lourde : elle nécessite un burinage et un scellement au mortier rapide. Quel que soit le mur, si vous êtes dans le cadre d’une rénovation énergétique respectant la RE2020, l’utilisation de boîtes étanches à l’air (dites « BBC ») est impérative pour éviter les ponts thermiques.

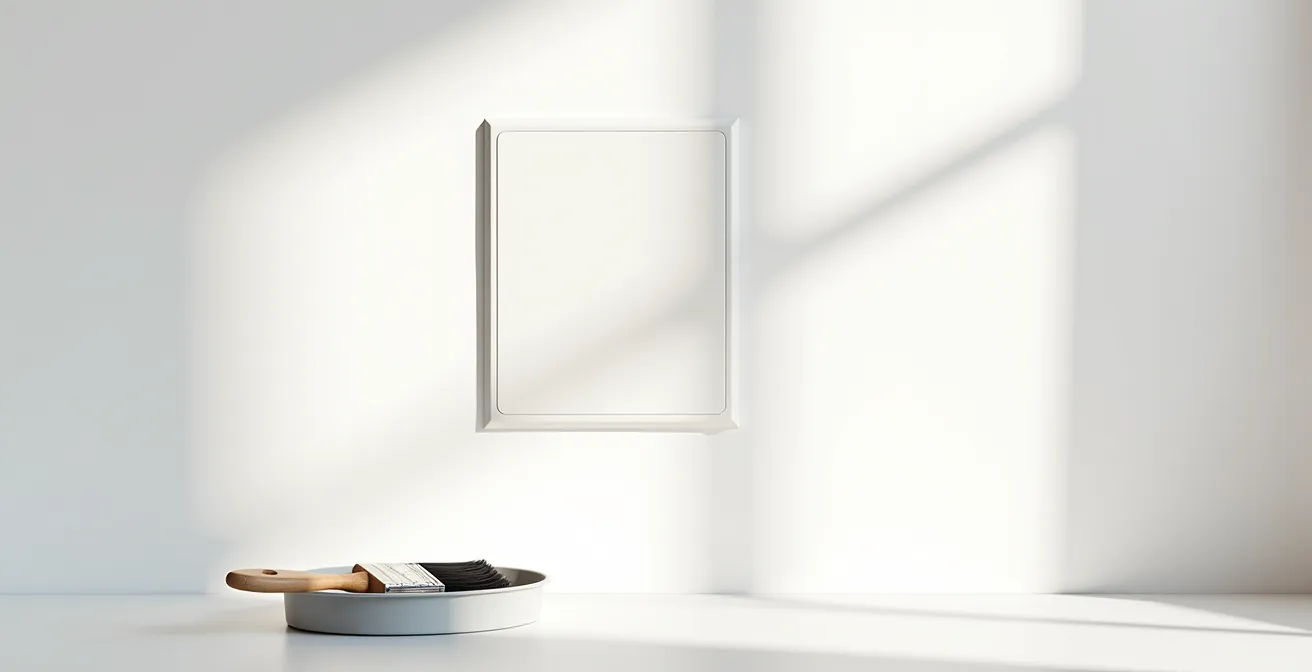

L’illustration ci-dessous montre l’objectif à atteindre : une finition parfaite où la trappe d’accès est quasi invisible.

Le summum de la finition est d’utiliser une trappe affleurante sans cadre, qui sera ensuite enduite et peinte avec le reste du mur. Seul un fin liseré trahira sa présence, respectant ainsi la norme d’accessibilité tout en préservant une esthétique irréprochable. C’est le genre de détail qui signe le travail d’un bricoleur averti.

Moins de boîtes de dérivation : les solutions de câblage alternatives

La boîte de dérivation est utile, mais le meilleur moyen d’éviter ses problèmes… est de s’en passer autant que possible. La norme NF C 15-100 et les techniques modernes offrent des alternatives pour concevoir une installation plus claire et plus simple à maintenir. La première méthode, souvent utilisée sans le savoir, est le repiquage (ou pontage) sur les appareillages. Cela consiste à utiliser les bornes d’une prise de courant pour alimenter la suivante sur le même circuit. Cette solution est parfaitement normée mais réglementée : par exemple, la norme impose un maximum de 8 prises pour un circuit en 1.5mm² protégé par un disjoncteur 16A pour éviter les surcharges dangereuses.

Pour une rénovation lourde, la solution la plus professionnelle est l’installation en « pieuvre électrique ». Ce système, courant dans le neuf, consiste à faire partir tous les câbles d’un point central (souvent une grande boîte de dérivation au-dessus du tableau électrique) directement vers chaque appareillage (prise, point lumineux, etc.). Il n’y a plus de boîtes intermédiaires dans les murs ou les plafonds. Tout est centralisé, ce qui simplifie radicalement le dépannage et les évolutions futures. C’est une approche qui demande plus de longueur de câble mais offre une clarté incomparable.

Enfin, un autre dispositif peut servir de mini-boîte de dérivation : le DCL (Dispositif de Connexion Luminaire). Obligatoire en France pour les points d’éclairage au plafond, sa boîte d’encastrement est souvent assez grande pour accueillir la connexion entre le câble d’alimentation, le câble de la lampe et le câble qui repart vers l’interrupteur. Cela évite d’avoir à placer une boîte de dérivation supplémentaire juste pour un point lumineux.

Ouvrir une boîte de dérivation et refaire une connexion : la méthode sûre

Avant même de penser à toucher un seul fil, il y a une procédure sacrée et non négociable : la consignation électrique. Le simple fait de couper le disjoncteur général n’est pas suffisant. Un professionnel suit un rituel précis pour garantir une sécurité absolue, pour lui et pour les autres habitants du logement. Cette procédure est votre meilleure assurance-vie. Elle consiste à s’assurer que le circuit sur lequel vous intervenez est et restera hors tension pendant toute la durée des travaux. Oublier une seule de ces étapes, c’est jouer à la roulette russe avec 230 volts.

La consignation est un processus méthodique. Il ne s’agit pas seulement de « couper le courant », mais de s’assurer de son absence effective et de prévenir toute remise sous tension accidentelle. Une fois la boîte ouverte, un diagnostic visuel s’impose. Cherchez les indices de danger : une odeur de bakélite chaude, des fils dénudés sur une trop grande longueur, un non-respect flagrant du code couleur, des traces d’humidité ou du plastique bruni par la chaleur. La présence de l’un de ces signes doit vous alerter. Si vous avez le moindre doute, n’allez pas plus loin et faites appel à un électricien qualifié. Votre sécurité n’a pas de prix.

Ce n’est qu’après avoir rigoureusement suivi ces étapes que vous pourrez commencer à travailler sur les connexions en toute sérénité.

Les 3 raccordements électriques « interdits » qui peuvent mettre le feu à votre maison

Ouvrir une vieille boîte de dérivation, c’est parfois ouvrir la boîte de Pandore. On y trouve des « solutions » de raccordement qui font froid dans le dos et qui sont la cause directe de nombreux accidents. Selon les statistiques, près de 25% des incendies domestiques en France sont dus à une installation électrique défaillante, et les mauvaises connexions en sont une cause majeure. Identifier ces montages interdits est la première étape pour éradiquer le risque.

Le premier et le plus dangereux est l’épissure « sauvage ». Il s’agit de fils simplement torsadés ensemble et recouverts de ruban adhésif. Cette connexion, typique des installations vétustes, est une véritable bombe à retardement. Le contact est imparfait, la résistance électrique augmente, provoquant un échauffement qui peut faire fondre l’isolant et déclencher un arc électrique, puis un incendie. C’est l’anomalie « B7.3d » redoutée dans les diagnostics électriques obligatoires : des parties actives nues sous tension accessibles.

Le deuxième raccordement interdit est le domino « brûlé » ou mal serré. Comme nous l’avons vu, un domino qui a surchauffé (plastique bruni, odeur âcre) ou dont la vis est desserrée est un point de défaillance critique. Il ne faut jamais le resserrer mais toujours le remplacer. Le troisième montage à proscrire est le mélange anarchique des fils dans un même trou de domino, par exemple forcer un fil souple et un fil rigide ensemble. Le serrage sera inefficace sur l’un des deux, créant inévitablement un mauvais contact. La seule solution normée et sûre est de remplacer immédiatement ces connexions par des connecteurs modernes type Wago, le tout à l’intérieur d’une boîte de dérivation conforme.

L’art de la connexion électrique : le guide des bonnes pratiques pour des raccordements sans défaut

Refaire une connexion électrique ne consiste pas seulement à joindre des fils. C’est un art qui répond à des règles précises pour garantir la sécurité et la fiabilité. Le principe fondamental, rappelé par le guide de la norme NF C 15-100, est simple et sans équivoque. Comme l’indique la documentation de référence, toute canalisation doit commencer et finir dans une boîte de connexion. Cette règle assure qu’aucune connexion n’est laissée « en l’air », exposée et non protégée.

Toute canalisation d’installation électrique doit démarrer et finir par une boîte de connexion : tableau électrique, boîte de dérivation, boîtier saillie, encastré, placo ou boîtier DCL

– Guide NF C 15-100, Norme électrique NF C 15-100

Une fois ce principe acquis, la qualité du raccordement dépend du respect de plusieurs bonnes pratiques. La première est le respect scrupuleux du code couleur des fils, essentiel pour que n’importe quel intervenant futur puisse comprendre l’installation. Il ne s’agit pas d’une convention, mais d’une obligation. Une erreur sur le fil de terre peut avoir des conséquences dramatiques. La deuxième pratique est la qualité du dénudage du conducteur. Un dénudage trop court empêchera une bonne connexion, tandis qu’un dénudage trop long laissera du cuivre à nu, créant un risque de court-circuit. Une bonne astuce est de se fier à la longueur indiquée sur les connecteurs Wago (généralement 11-12 mm), soit environ la largeur d’un ongle.

Enfin, la clarté est la clé. Même dans une petite boîte, l’organisation est primordiale. Regroupez les connecteurs par fonction (un pour la phase, un pour le neutre, un pour la terre). Pour les installations complexes, n’hésitez pas à étiqueter les gaines à leur entrée dans la boîte (‘vers SDB’, ‘depuis tableau’) avec des manchons ou du ruban adhésif. Ces détails ne prennent que quelques minutes mais font gagner des heures lors d’un futur dépannage.

• Code couleur : Le Bleu est strictement réservé au Neutre, le Vert/Jaune est exclusivement pour la Terre. Pour les phases, utilisez le Noir, Marron ou Rouge de manière cohérente dans tout le circuit.
• Cas spécifiques : Pour un circuit va-et-vient, il est d’usage d’utiliser le Violet ou l’Orange pour les fils navettes entre les deux interrupteurs.
• Dénudage : Visez une longueur de 12mm précisément. Utilisez une pince à dénuder de qualité pour ne pas entailler l’âme en cuivre du conducteur.
• Documentation : Avant de refermer le couvercle, prenez une photo nette de la boîte câblée avec votre smartphone. C’est une documentation gratuite et précieuse pour l’avenir.
