Comment concevoir votre plan électrique « pieuvre » pour ne rien regretter après la livraison ?

La livraison d’une maison neuve est un moment unique, l’aboutissement d’un rêve. Pourtant, cette joie peut vite être ternie par une série de regrets : cette prise qui manque derrière le futur meuble TV, l’impossibilité d’installer une borne pour votre voiture électrique sans défigurer votre façade, ou ce bureau qui manque cruellement de connexions réseau. Trop souvent, le lot électricité est abordé sous un angle purement technique ou budgétaire. On compte les points lumineux, on respecte la norme NF C 15-100, on négocie le devis. Mais cette approche passe à côté de l’essentiel.

La véritable question n’est pas « combien de prises ? », mais « quels seront nos usages ? ». Si la clé d’une installation électrique réussie, surtout avec un système « pieuvre » réputé pour sa rigidité une fois posé, n’était pas la conformité technique mais la vision architecturale de votre vie future ? Il ne s’agit pas de dessiner des circuits, mais de traduire en câbles et en boîtiers la chorégraphie de vos habitudes, de vos évolutions familiales et de vos passions. Concevoir son plan électrique, c’est se projeter dans sa maison dans cinq, dix, vingt ans.

Cet article vous propose d’adopter cette posture d’architecte de vos usages. Nous allons dépasser la simple checklist normative pour aborder la conception de votre infrastructure invisible. De la budgétisation intelligente à l’anticipation des technologies futures, en passant par la coordination essentielle des corps de métier, vous découvrirez comment poser les bonnes questions à votre constructeur pour que votre installation électrique soit une source de confort durable, et non une suite de compromis frustrants.

Pour vous guider dans cette démarche stratégique, cet article est structuré pour répondre aux interrogations clés que vous devez vous poser à chaque étape de votre projet. Vous y trouverez des conseils pratiques pour faire de votre installation électrique une véritable plus-value pour votre confort et votre patrimoine.

Quel budget prévoir pour le lot électricité d’une maison de 120 m² en 2024 ?

Aborder le budget électrique uniquement par le prisme du coût global est une erreur stratégique. La vraie question n’est pas « combien ça coûte ? », mais « quel niveau de confort et d’évolutivité suis-je en train d’acheter ? ». Le système de pieuvre électrique est souvent présenté pour son avantage économique, pouvant être jusqu’à 50% moins cher qu’une installation classique selon les fabricants, notamment grâce à un temps de pose drastiquement réduit. Cependant, ce gain ne doit pas occulter la réflexion sur les usages.

Il est plus pertinent de penser en termes de scénarios. Votre budget doit refléter votre ambition pour votre maison :

• Scénario Essentiel : Il s’agit de respecter strictement la norme NF C 15-100. C’est le minimum légal, mais il ne prévoit aucun confort additionnel ni aucune anticipation des besoins futurs. C’est un choix purement économique à court terme.
• Scénario Confort+ : Ici, on intègre des éléments qui facilitent la vie au quotidien : des va-et-vient dans les couloirs, des prises commandées pour des lampes d’appoint, et peut-être les prémices d’une domotique simple pour les volets roulants.
• Scénario Premium Future-Proof : C’est une approche visionnaire. On pense domotique complète, on pré-équipe la gaine pour la future borne de recharge de véhicule électrique, et on investit dans un réseau de communication performant (VDI). Ce surcoût initial est en réalité un investissement qui assure la valeur patrimoniale de votre bien.

Le tableau suivant met en lumière les différences fondamentales entre une installation classique réalisée par un artisan et une pieuvre électrique, souvent posée par des non-spécialistes ou en autoconstruction.

À quel moment l’électricien doit-il intervenir par rapport au plaquiste et au plombier ?

L’électricité est une infrastructure invisible, mais sa mise en place est une véritable chorégraphie des métiers. Une mauvaise coordination peut entraîner des surcoûts, des retards et des compromis techniques désastreux. L’intervention de l’électricien (ou de la personne posant la pieuvre) est un moment charnière qui doit être parfaitement synchronisé, principalement avant l’intervention du plaquiste.

Le principe est simple : les gaines électriques doivent être passées et les boîtiers d’encastrement fixés sur l’ossature métallique ou bois avant que les plaques de plâtre ne viennent fermer les cloisons et les plafonds. C’est à ce stade « hors d’eau, hors d’air » et avant isolation que tout se joue. Le plombier intervient souvent en parallèle pour ses propres réseaux (alimentation et évacuation). Une coordination parfaite est donc impérative pour éviter que les gaines électriques ne se retrouvent en conflit avec une évacuation sanitaire.

Cette phase cruciale est incarnée par la réunion de chantier pré-cloisons. C’est à ce moment que, plans en main, vous et les différents artisans validez l’implantation finale de chaque élément. L’illustration suivante capture l’essence de cette collaboration indispensable.

La réussite de cette étape repose sur une communication claire et une planification rigoureuse. C’est le moment de valider physiquement sur le chantier que l’emplacement de la future prise de la salle de bain n’est pas incompatible avec l’évacuation de la douche, par exemple. Ne sous-estimez jamais l’importance de ce dialogue entre les corps de métier.

Comment pré-câbler votre maison pour une future extension ou piscine ?

Penser son plan électrique, c’est dialoguer avec le futur. L’erreur la plus coûteuse n’est pas d’oublier une prise, mais de ne pas anticiper les évolutions majeures de votre mode de vie. Une piscine, une extension, un portail motorisé, une borne de recharge pour véhicule électrique (IRVE)… Ces projets semblent lointains, mais leur absence dans la conception initiale transformera une simple installation en un chantier complexe et onéreux.

La solution est l’évolutivité programmée. Le principe est d’une simplicité désarmante : prévoir des gaines « en attente ». Il s’agit de poser des fourreaux vides partant du tableau électrique principal (ou de la GTL) vers les emplacements stratégiques extérieurs (futur local technique de piscine, garage, entrée de la propriété). Le coût ? Quelques dizaines d’euros pendant la construction. L’économie ? Plusieurs milliers d’euros plus tard, en évitant tranchées, percements de murs et reprises d’enduits. L’impact ne se limite pas aux économies : d’après les études sur l’impact du pré-équipement pour véhicule électrique, ce type d’anticipation peut générer une plus-value immobilière de 5 à 10%.

Le tableau ci-dessous illustre de manière spectaculaire l’intérêt financier de cette démarche visionnaire. Anticiper n’est pas une dépense, c’est un investissement.

L’étude de cas d’un autoconstructeur est éloquente : pour un investissement de 50€ dans une gaine vide lors de la construction, il a économisé près de 3000€ cinq ans plus tard pour l’installation de sa borne de recharge. Le câble a simplement été tiré dans la gaine existante, sans aucun travaux de maçonnerie. C’est la définition même d’un plan électrique intelligent.

Acheter une pieuvre électrique prête-à-poser : fausse bonne idée ou vraie économie ?

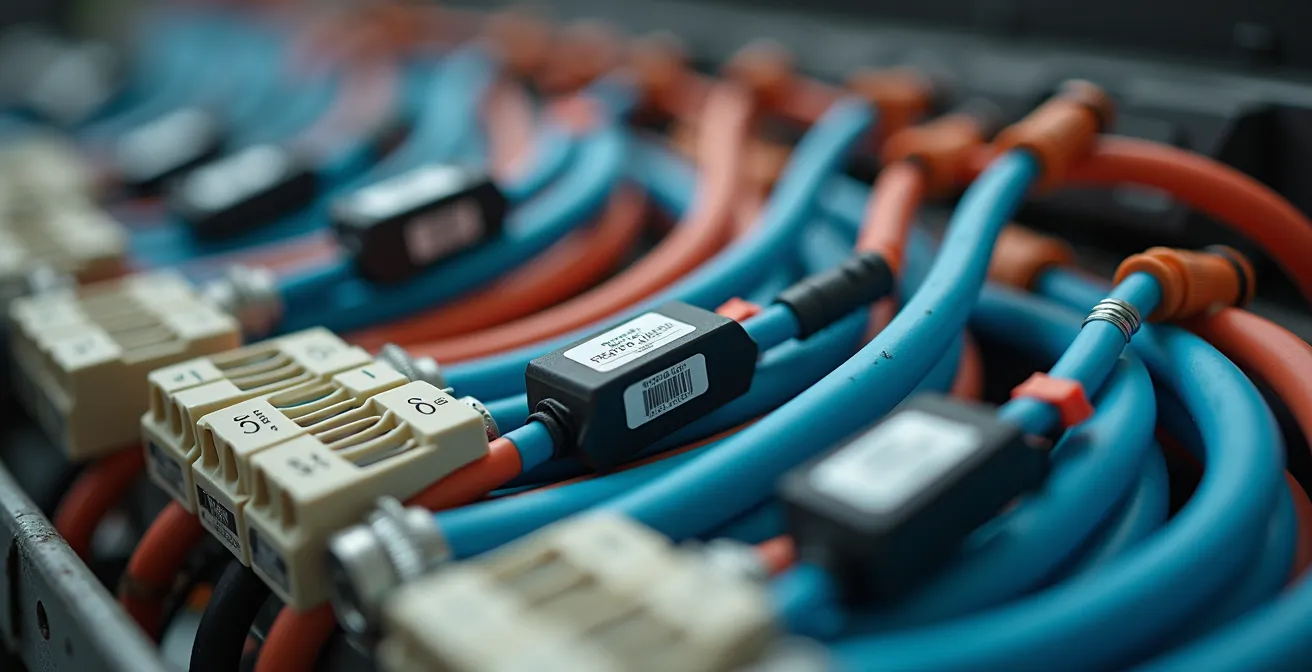

La pieuvre électrique, ou installation pré-câblée, suscite autant d’enthousiasme que de méfiance. Le concept est séduisant : un bureau d’études conçoit l’ensemble de votre installation à partir de vos plans, et vous livre un kit sur-mesure avec des gaines de longueur définie et des fils déjà passés, le tout étiqueté. La promesse est une simplification radicale du chantier, une réduction des coûts et une accessibilité pour les autoconstructeurs.

Le principal avantage est un gain de temps spectaculaire. Là où un artisan passerait plus d’une semaine, la pose d’une pieuvre peut être réalisée en 2 ou 3 jours. Cette rapidité, combinée à la possibilité de se passer d’un électricien qualifié pour la pose (mais pas pour le raccordement final au tableau), engendre de réelles économies. Cependant, le succès de l’opération repose entièrement sur la qualité de la conception en amont. Une pieuvre est, par nature, peu flexible. Une erreur de plan, un oubli, et la correction devient complexe.

La « bonne idée » dépend donc de deux facteurs : la rigueur de votre phase de conception (vos scénarios de vie) et la qualité du fabricant. Un bon fournisseur ne se contente pas de vendre un kit ; il offre un véritable service d’accompagnement, une aide à la conception et un support technique réactif pendant la pose.

Le retour d’expérience d’un particulier illustre bien ce point crucial du service après-vente :

J’ai posé de nombreuses questions après la livraison et le paiement et les réponses ont été rapides efficaces et pro. Les réponses à mes mails étaient effectuées dans la journée. Ce qui est très confortable lorsque vous êtes sur le chantier. Je recommande donc vivement ce système de pieuvres électriques.

– Retour d’expérience d’un autoconstructeur, Pro-fil.com

En somme, la pieuvre n’est pas une solution magique, mais une méthode. Si elle est précédée d’une réflexion d’usage approfondie et soutenue par un fournisseur sérieux, elle se révèle être une stratégie extrêmement efficace pour maîtriser son budget et son calendrier.

Où placer la GTL (Gaine Technique Logement) pour qu’elle soit invisible mais conforme ?

La Gaine Technique Logement (GTL) est le cœur névralgique de votre installation. Elle regroupe en un seul point le tableau de répartition, le panneau de contrôle et le coffret de communication. La norme NF C 15-100 impose son installation dans toutes les constructions neuves et lui dédie un volume spécifique, l’Espace Technique Électrique du Logement (ETEL). Cet espace doit mesurer au minimum 60 cm de large et 25 cm de profondeur, du sol au plafond.

Ces dimensions en font un élément technique souvent disgracieux et difficile à intégrer. Le réflexe est de la reléguer dans le garage. C’est une option viable, à condition que le garage soit directement accessible depuis l’intérieur du logement et que l’on pense à l’usage : devoir sortir dans le froid pour réarmer un disjoncteur est peu agréable. Le défi pour l’architecte-visionnaire est de transformer cette contrainte technique en une solution intégrée et invisible.

Plutôt que de subir la GTL, il faut la « designer ». L’objectif est de la rendre accessible mais discrète. Voici quelques solutions créatives pour y parvenir :

• L’intégration dans un placard sur mesure : Un grand placard dans l’entrée ou un couloir, équipé de portes coulissantes ou battantes, est l’écrin idéal. La GTL occupe une partie de l’espace, le reste servant de penderie ou de rangement.
• La dissimulation dans un cellier ou une buanderie : Ces espaces de service sont parfaits. Une porte à galandage peut la masquer élégamment sans empiéter sur l’espace de circulation.
• L’usage de façades décoratives : De nombreux fabricants proposent des portes de coffret à peindre, qui se fondent totalement avec la couleur du mur. D’autres vont plus loin avec des façades miroir ou des finitions design qui transforment le tableau électrique en un élément décoratif.

La clé est d’anticiper son emplacement dès les premières esquisses du plan de la maison. En la considérant non comme un appendice technique mais comme un meuble à part entière, on peut l’intégrer harmonieusement à l’architecture intérieure sans sacrifier la conformité ni la praticité.

Quand prévoir les gaines en attente pour éviter de tout casser dans 5 ans ?

Nous avons évoqué l’importance des gaines en attente pour les projets extérieurs. Mais cette philosophie de l’évolutivité programmée doit également s’appliquer à l’intérieur même de la maison. Vos besoins d’aujourd’hui ne sont pas ceux de demain : une chambre d’enfant deviendra un bureau de télétravail, le salon accueillera un système home-cinéma, un nouvel objet connecté nécessitera une prise réseau. Casser une cloison pour passer un simple câble est un non-sens absolu dans une maison neuve.

Le bon moment pour prévoir ces gaines est, sans surprise, avant la pose des cloisons. Le surcoût est négligeable, l’avantage est immense. La règle d’or est simple : à chaque fois que vous avez un doute, tirez une gaine vide. Un expert en autoconstruction résume parfaitement cette philosophie :

Toujours surdimensionner légèrement le diamètre – passer de 20mm à 25mm ne coûte presque rien mais change tout. Et passer systématiquement un tire-fil en nylon dans chaque gaine vide, c’est l’assurance vie de l’évolutivité.

– Expert en autoconstruction, Guide de l’autoconstruction électrique

Au-delà des simples gaines, on peut même imaginer des concepts plus ambitieux, comme de véritables chemins de câbles dissimulés dans les faux-plafonds.

Pensez aux axes de circulation de votre maison (couloirs, dégagements) comme des opportunités pour créer ces artères techniques. C’est l’investissement le plus intelligent que vous puissiez faire pour garantir la pérennité et l’adaptabilité de votre habitat.

Pourquoi le grade 3TV est-il le minimum pour une maison neuve connectée ?

Le réseau de communication (ou VDI : Voix, Données, Images) est le système nerveux de votre maison. Il est aujourd’hui aussi fondamental que le réseau électrique. Se contenter du minimum réglementaire est une erreur qui vous coûtera cher en confort d’utilisation. Dans une maison neuve, où le télétravail, le streaming 4K, les jeux en ligne et les objets connectés sont la norme, le Grade 3TV (aussi appelé Grade 3 Sat) est le standard minimum à exiger.

Pour comprendre son importance, il faut voir ce qu’il remplace. Autrefois, on tirait des câbles spécifiques pour chaque usage : un câble coaxial pour la TV, un câble PTT pour le téléphone. Le Grade 3TV unifie tout cela : un seul type de câble (4 paires torsadées + 1 coaxial) et un seul type de prise (la RJ45) permettent de distribuer indifféremment le signal TV (hertzien, satellite), le téléphone et Internet très haut débit (jusqu’à 10 Gbit/s) dans n’importe quelle pièce.

La flexibilité est totale. Une prise RJ45 dans une chambre peut servir à brancher un ordinateur aujourd’hui, et une télévision demain, par une simple modification du brassage dans le coffret de communication. Cela signifie que vous pouvez réaménager entièrement l’usage de vos pièces sans jamais toucher au câblage. C’est la fin des câbles qui courent le long des plinthes et des compromis sur l’emplacement de vos appareils. Le tableau suivant compare les différents grades pour mettre en évidence la supériorité du Grade 3TV pour un usage familial moderne.

Opter pour un câblage Grade 3TV, c’est s’assurer que l’infrastructure de communication de votre maison ne sera pas obsolète dans cinq ans. C’est garantir une connexion stable et rapide pour tous les membres de la famille, quels que soient leurs usages simultanés. C’est un investissement modéré pour une tranquillité d’esprit maximale.

Comment remplir le formulaire jaune du Consuel sans se faire refuser l’attestation ?

L’attestation de conformité délivrée par le Consuel (Comité National pour la Sécurité des Usagers de l’Électricité) est le sésame indispensable pour obtenir la mise en service de votre compteur électrique par le fournisseur d’énergie. Pour une installation neuve réalisée en partie ou en totalité par un non-professionnel (cas fréquent avec une pieuvre électrique), c’est l’Attestation de Conformité « AC Jaune » qu’il faut viser. Loin d’être une simple formalité, la visite de l’inspecteur Consuel est un contrôle rigoureux de la sécurité de votre installation.

Un refus n’est jamais anodin : il entraîne une contre-visite payante et retarde d’autant votre emménagement. Pour l’éviter, il faut se concentrer sur les points qui motivent la majorité des refus. Les retours d’expérience sont clairs : selon les retours d’expérience des autoconstructeurs, près de 70% des refus portent sur trois points techniques majeurs : la mesure de la prise de terre, la liaison équipotentielle dans la salle de bain, et le respect du nombre de points par circuit.

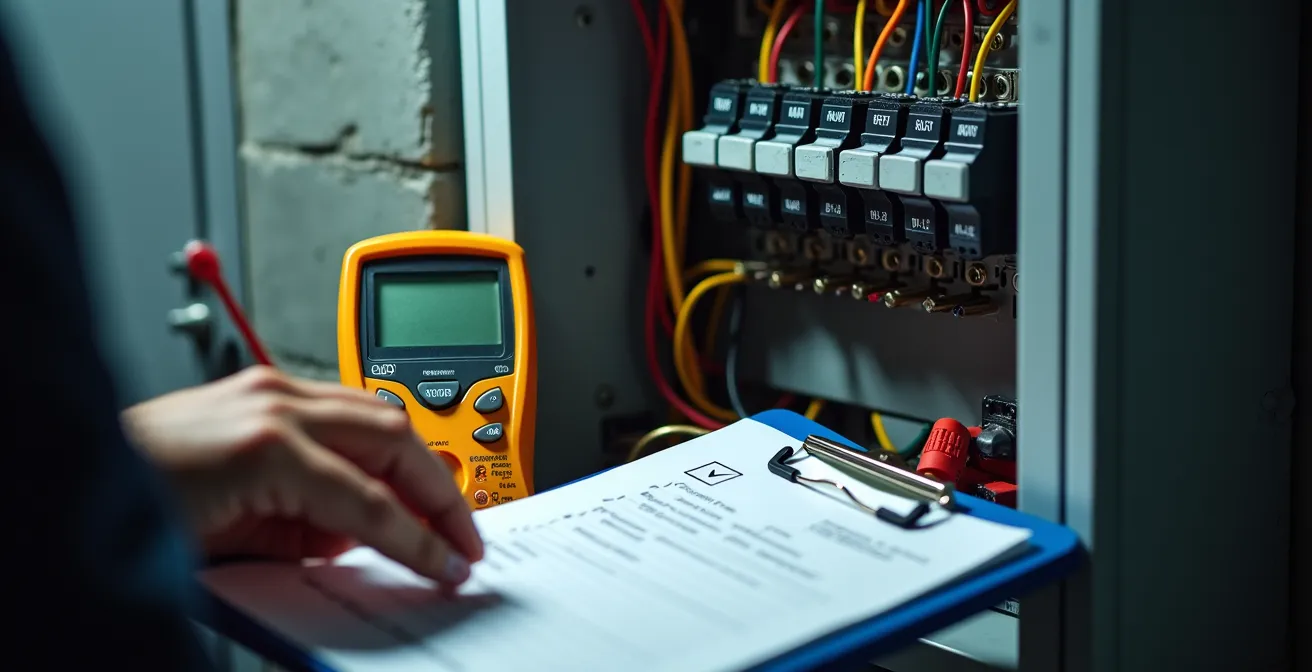

Le jour de la visite, l’inspecteur ne va pas démonter les cloisons. Il va se concentrer sur ce qui est visible : le tableau électrique, les appareillages, et il effectuera des mesures précises. Votre préparation doit donc être axée sur ces points de contrôle.

Pour mettre toutes les chances de votre côté, une checklist s’impose avant de soumettre votre dossier :

• Prise de terre : Sa valeur doit être impérativement inférieure à 100 ohms. Faites-la mesurer par un professionnel si vous n’avez pas l’appareil (un telluromètre).
• Liaison équipotentielle : Dans la salle de bain, toutes les masses métalliques (huisseries de porte, canalisations, structure de baignoire) doivent être reliées à la terre.
• Nombre de points par circuit : La norme est stricte. Ne dépassez jamais 8 points lumineux par disjoncteur (16A max), ou 12 prises de courant (pour un disjoncteur de 20A et du fil de 2,5mm²).
• Documentation : Préparez un schéma unifilaire de votre tableau, même simplifié, ainsi qu’un plan d’implantation de vos équipements. Cela démontre votre sérieux et facilite le travail de l’inspecteur.

Obtenir le Consuel du premier coup n’est pas une question de chance, mais de rigueur et d’anticipation. C’est la validation que votre vision architecturale respecte les règles fondamentales de sécurité.

L’obtention de cette conformité n’est pas une fin en soi, mais la confirmation que votre maison est prête à accueillir vos scénarios de vie en toute sécurité. Pour transformer ces principes en un plan d’action concret, engagez la discussion avec votre constructeur ou votre électricien dès maintenant, armé de ces points de vigilance et de cette vision à long terme.
