Interrupteur : le guide pour comprendre et câbler tous les montages (simple, va-et-vient, poussoir)

L’interrupteur qui commande la lumière du couloir est au mauvais bout de la pièce. La chambre des enfants n’a qu’un seul point de commande, ce qui est tout sauf pratique. Ces situations, chaque bricoleur les connaît. Elles rappellent que le contrôle de l’éclairage est au cœur du confort domestique. Si l’on pense souvent que modifier un circuit électrique est une affaire d’expert, la réalité est bien plus accessible. Au-delà de l’aspect pratique, optimiser son éclairage est aussi un enjeu énergétique. En effet, même si cela peut paraître modeste, l’éclairage représente environ 7% de la consommation électrique d’un foyer français. Savoir maîtriser ses points de commande, c’est donc aussi faire un geste pour son portefeuille et pour la planète.

Face à un projet électrique, le premier réflexe est souvent de chercher un schéma et de se focaliser sur les couleurs des fils : le rouge sur la borne L, le bleu avec le bleu, etc. C’est une méthode qui peut fonctionner, mais qui laisse le bricoleur dans le brouillard. Si un fil n’a pas la bonne couleur ou si un problème survient, c’est la panne assurée. La véritable clé n’est pas de recopier un plan, mais de comprendre la logique fondamentale qui se cache derrière : le chemin du courant. Un interrupteur n’est rien de plus qu’un pont-levis sur le trajet de l’électricité. Le simple allumage est un pont unique, le va-et-vient un double pont, et le télérupteur une tour de contrôle centralisée.

Cet article est conçu comme une formation. Notre but n’est pas de vous donner des schémas à suivre aveuglément, mais de vous faire visualiser ce fameux « chemin du courant ». Nous allons décomposer chaque montage, du plus simple au plus complexe, pour que le câblage devienne une évidence logique. Vous apprendrez à remplacer un vieil interrupteur, à enfin résoudre le mystère du va-et-vient, à choisir le bon appareillage pour chaque usage et même à rendre votre installation intelligente. En maîtrisant les principes, vous ne serez plus jamais bloqué par un schéma confus ou un fil de couleur inattendue.

Pour vous guider de manière structurée, nous aborderons pas à pas les différents types de montages et leurs spécificités. Ce parcours vous donnera les clés pour intervenir en toute confiance sur votre installation électrique.

Remplacer un interrupteur : le tutoriel facile pour moderniser son intérieur

Remplacer un interrupteur est souvent le premier pas dans le monde de l’électricité domestique. C’est un projet simple, rapide et qui a un impact visuel immédiat. Avant de penser esthétique, pensons logique de circuit. Un interrupteur simple allumage est l’équivalent d’un pont-levis sur une rivière. Le courant (l’eau) arrive par un côté via le fil de Phase (souvent rouge ou marron). L’interrupteur, en position « fermée », abaisse le pont et laisse le courant passer jusqu’à la lampe. En position « ouverte », il lève le pont et coupe le circuit. C’est tout.

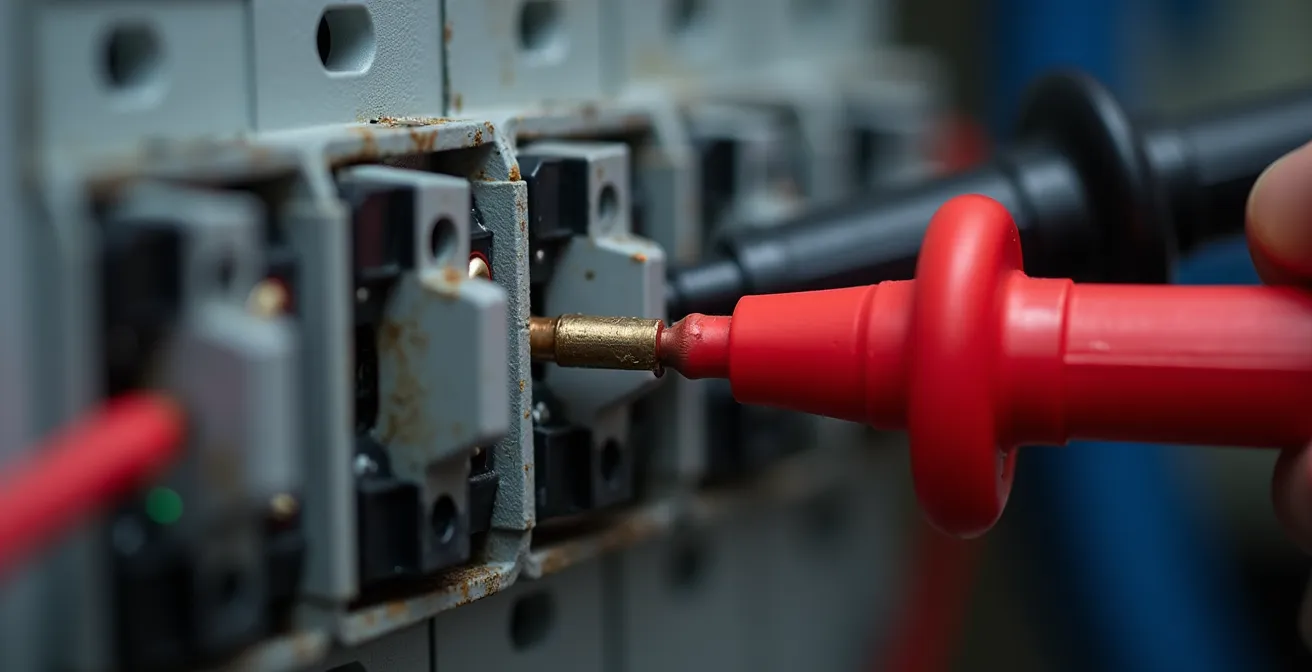

Avant de démonter quoi que ce soit, la première étape est de diagnostiquer. L’ampoule est-elle bonne ? L’interrupteur est-il vraiment défectueux ? Un multimètre en mode continuité (ohmmètre) vous donnera la réponse. Après avoir coupé le courant et démonté l’interrupteur, placez les pointes de touche sur les bornes d’entrée et de sortie. Actionnez l’interrupteur : il doit afficher « 1 » (circuit ouvert) puis « 0 » ou biper (circuit fermé). Si rien ne se passe, il est temps de le changer.
