L’art de la connexion électrique : le guide du geste parfait pour des raccordements sans défaut

L’obsession de tout électricien, amateur ou professionnel, devrait se concentrer sur un point souvent négligé : la connexion. On pense à tort que la sécurité d’une installation se joue au niveau du tableau électrique, avec ses disjoncteurs et ses interrupteurs différentiels. C’est une vision partielle. En réalité, le danger le plus insidieux se niche dans les centaines de points de jonction disséminés dans les murs, les plafonds et les boîtiers. Une connexion mal exécutée, un serrage approximatif, un fil légèrement endommagé sont des bombes à retardement. En France, les statistiques sont formelles : selon les données sur la sécurité, entre 20 et 35% des incendies d’habitation sont de source électrique, très souvent à cause d’un de ces « détails ».

Beaucoup de guides se contentent d’énumérer les règles de la norme NF C 15-100 ou de vanter la simplicité des connecteurs automatiques. Ils parlent du « quoi » mais rarement du « pourquoi » et encore moins du « comment » dans sa perfection. Cet article adopte une approche différente, celle d’un inspecteur qualité pour qui l’approximation n’est pas une option. Nous allons disséquer le « geste parfait », celui qui garantit qu’une connexion réalisée aujourd’hui sera encore parfaitement sûre et fonctionnelle dans vingt ans. Il ne s’agit pas seulement de brancher des fils, mais de comprendre la physique subtile qui se cache derrière chaque contact, chaque serrage, chaque dénudage.

Nous allons décomposer les étapes cruciales, des techniques de dénudage qui préservent l’intégrité du cuivre au câblage méticuleux du tableau électrique, en passant par le respect scrupuleux des circuits spécialisés. Ce guide est destiné au bricoleur sérieux qui a compris qu’une installation électrique est une chaîne dont la solidité est celle de son maillon le plus faible : la connexion.

Pour maîtriser cet art de la précision, cet article est structuré pour vous guider pas à pas, du geste le plus fondamental aux applications les plus critiques. Le sommaire ci-dessous vous permettra de naviguer entre les différentes facettes de la connexion électrique parfaite.

Réaliser une connexion électrique sûre et durable avec des bornes Wago

Les bornes de connexion à levier, popularisées par la marque Wago, ont révolutionné le raccordement électrique en remplaçant le traditionnel domino à vis. Leur promesse est simple : une connexion rapide, fiable et démontable. Cependant, « rapide » ne doit jamais signifier « précipité ». Le geste parfait existe aussi avec ces connecteurs modernes. La clé réside dans la préparation du conducteur. Le fil doit être dénudé sur la longueur exacte préconisée par le fabricant (généralement gravée sur la borne, souvent 11 mm), ni plus, ni moins. Trop court, le contact ne sera pas optimal ; trop long, une partie du cuivre restera exposée, créant un risque de contact accidentel.

L’insertion du fil doit être franche et complète, jusqu’à sentir la butée au fond du logement. Le levier doit ensuite être refermé fermement. Ce « clic » audible est la garantie mécanique que la lame interne a bien mordu le cuivre et que la pression de contact est idéale et constante. Contrairement à une vis qui peut se desserrer avec le temps et les vibrations, le ressort de la borne Wago maintient une pression constante, assurant la pérennité du contact et prévenant la formation de points chauds. Les modèles récents comme la série S221 permettent de mixer fils rigides et souples dans le même connecteur, une flexibilité impossible avec les dominos classiques sans l’ajout d’embouts de câblage.

Pour choisir le bon modèle, il ne faut pas seulement regarder le nombre d’entrées, mais aussi les spécifications techniques. Une analyse des différents produits est cruciale pour une application sécurisée.

La procédure, bien que simple, exige une rigueur absolue pour être parfaite. Voici les étapes clés :

• Étape 1 : Dénuder le fil électrique sur 11 mm maximum en utilisant une pince à dénuder adaptée.
• Étape 2 : Ouvrir le levier orange de la borne Wago à 90 degrés.
• Étape 3 : Insérer le fil dénudé jusqu’au fond dans l’emplacement libre.
• Étape 4 : Refermer fermement le levier pour sécuriser la connexion.
• Étape 5 : Vérifier la connexion en tirant légèrement sur le fil par petits à-coups. Le fil ne doit absolument pas bouger.

En somme, la borne Wago n’est pas une solution magique, mais un outil de précision qui récompense la rigueur de l’opérateur par une connexion d’une fiabilité exceptionnelle.

Dénuder un fil électrique : la technique pour une connexion parfaite

Avant même de penser à la connexion, il y a un geste fondamental qui conditionne toute la suite : le dénudage. C’est l’acte chirurgical par lequel on retire l’isolant plastique pour exposer le conducteur. Et c’est là que se commet l’erreur la plus fréquente et la plus grave : blesser le cuivre. L’utilisation d’un cutter, d’un couteau ou de pinces non adaptées est une hérésie. La moindre entaille, la moindre rayure sur les brins de cuivre crée un point de faiblesse mécanique et, plus grave, une augmentation de la résistance électrique à cet endroit précis. Ce point de résistance va générer un échauffement anormal (effet Joule), un « point chaud » invisible qui, sous forte charge, peut faire fondre l’isolant et provoquer un court-circuit ou un incendie.

Comme le résume parfaitement un expert du domaine, la rigueur est la seule option. C’est un principe fondamental pour tout intervenant soucieux de la qualité. Guillaume Plisson du blog Installation-Renovation-Electrique.com l’exprime avec une justesse implacable :

Une entaille dans l’âme du cuivre, même minime, est un point de rupture futur et un risque d’incendie par création d’un point chaud dû à l’augmentation de la résistance.

– Guillaume Plisson, Blog Installation-Renovation-Electrique

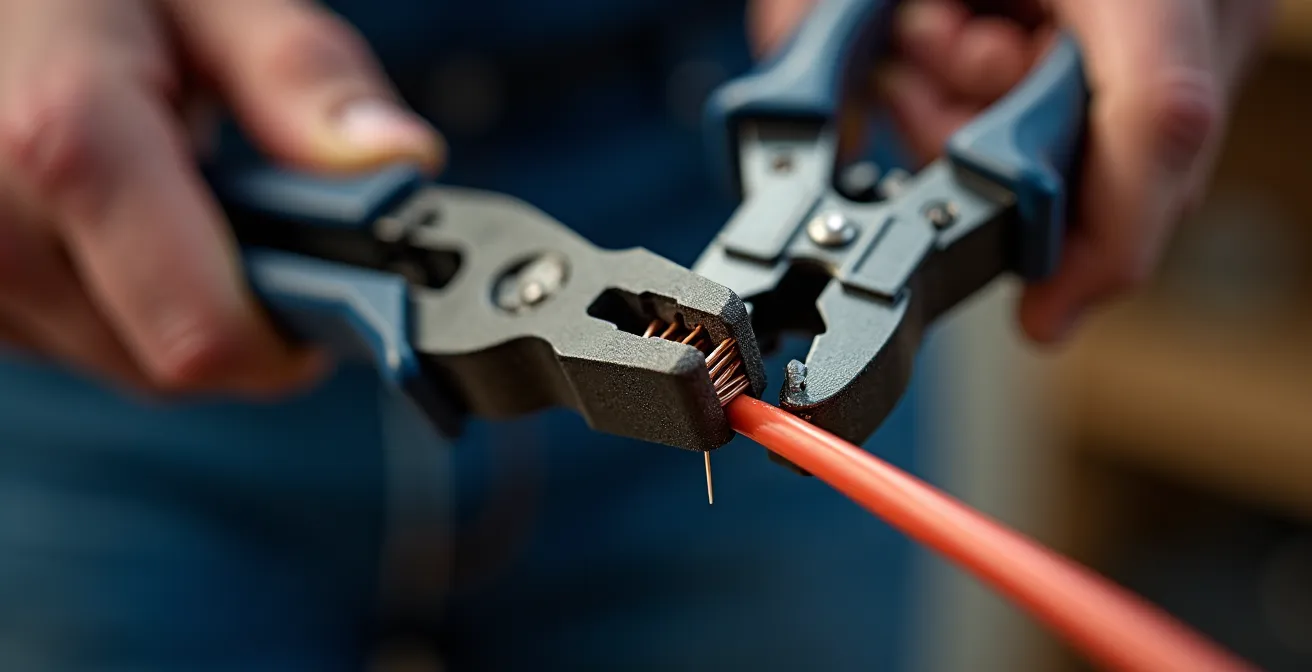

Le seul outil acceptable est une pince à dénuder de qualité, qu’elle soit automatique ou à réglage manuel. Ces pinces sont conçues avec des mâchoires qui coupent l’isolant sans jamais toucher le métal. Le geste parfait consiste à choisir le bon diamètre sur la pince, à la positionner perpendiculairement au fil, à presser fermement et à tirer l’isolant d’un coup sec. Le résultat doit être un conducteur nu, brillant, sans aucune marque ou brin sectionné.

Cette obsession pour la préservation de « l’âme du cuivre » n’est pas un luxe. C’est la première et la plus importante étape pour garantir la fiabilité et la sécurité de chaque connexion que vous réaliserez. Un fil correctement dénudé est la fondation sur laquelle repose l’intégrité de toute votre installation.

Considérez chaque dénudage comme une opération chirurgicale : la précision est la seule garantie contre une infection future du circuit.

Le câblage d’un tableau électrique : les raccordements expliqués pas à pas

Le tableau électrique est le centre névralgique de l’installation. C’est là que convergent tous les circuits et que sont centralisées les protections. La rigueur y est donc à son paroxysme. Un câblage approximatif dans le tableau n’est pas seulement un problème esthétique ; c’est un risque majeur pour la sécurité. En France, le problème est bien réel, puisque 83% des installations électriques de plus de 15 ans comportent au moins une anomalie, souvent localisée au niveau du tableau. La norme NF C 15-100 impose une organisation claire, mais le diable se cache, encore une fois, dans les détails du raccordement.

Le premier point de vigilance est le serrage des borniers. Que ce soit sur les disjoncteurs, les interrupteurs différentiels ou les borniers d’alimentation (phase, neutre, terre), un serrage insuffisant crée un mauvais contact, source d’arcs électriques et de surchauffe. À l’inverse, un serrage excessif peut endommager la vis ou le conducteur. La solution professionnelle est l’utilisation d’un tournevis dynamométrique. Cet outil, réglé sur le couple de serrage préconisé par le fabricant de l’appareillage (indiqué en Newton-mètre, N.m, sur l’appareil), garantit une pression de contact parfaite, ni trop forte, ni trop faible. C’est la science qui remplace l’approximation.

L’organisation et l’identification sont les autres piliers. Chaque circuit doit être clairement repéré par une étiquette. Les peignes d’alimentation horizontaux doivent être utilisés pour ponter les disjoncteurs d’une même rangée, assurant une distribution du courant propre et sécurisée, bien supérieure aux « sangles » de fils volants. Enfin, la connexion à la terre est capitale. Le bornier de terre doit être raccordé avec une section de câble adéquate et chaque circuit doit y être relié. C’est ce que les inspecteurs vérifient en priorité.

Un tableau électrique bien câblé n’est pas seulement conforme ; il est lisible, maintenable et, surtout, intrinsèquement sûr. C’est la signature d’un travail de qualité.

Comment raccorder une plaque de cuisson ou un four : le guide du circuit spécialisé

Le raccordement d’appareils de forte puissance comme une plaque de cuisson ou un four ne tolère aucune approximation. Ces équipements exigent des circuits dédiés, dits « spécialisés », dont les caractéristiques sont strictement définies par la norme NF C 15-100. L’erreur la plus commune est de sous-estimer la puissance appelée et d’utiliser un câblage inadapté, transformant la cuisine en zone à haut risque d’incendie. Chaque appareil a sa propre « autoroute » électrique, dimensionnée pour supporter son appétit en énergie sans jamais surchauffer.

Pour une plaque de cuisson (qu’elle soit à induction, vitrocéramique ou électrique), la norme est sans appel. Le circuit doit être protégé par un disjoncteur dédié de 32 Ampères (A). Ce disjoncteur doit être alimenté par des conducteurs d’une section minimale de 6 mm². C’est une exigence non négociable ; utiliser une section inférieure (comme du 2,5 mm²) est la garantie d’une surchauffe des câbles dans la gaine. Le raccordement terminal se fait généralement via une « sortie de câble » 32A, et non une prise classique, pour une connexion plus robuste et sécurisée.

Le four électrique, bien que puissant, est moins gourmand que la plaque. Son circuit spécialisé requiert un disjoncteur de 20A et des conducteurs d’une section de 2,5 mm². Il peut être raccordé via une prise de courant standard 16A si sa puissance le permet, ou une sortie de câble 20A. Il est formellement interdit de brancher le four et la plaque sur le même circuit. Chacun doit avoir sa propre ligne depuis le tableau électrique. L’enjeu est simple : assurer que le câble est toujours plus « solide » que le disjoncteur, pour que ce dernier coupe le courant bien avant que le câble ne commence à souffrir.

Cette rigueur normative est la clé de la sécurité. Les exigences de la norme NF C 15-100 pour les circuits spécialisés stipulent en effet une section de 6 mm² minimum avec une protection 32A obligatoire pour les plaques de cuisson. Ne pas respecter cette règle, c’est jouer avec le feu, littéralement.

En cuisine, comme en électricité, chaque ingrédient a son importance. Ici, le bon disjoncteur et la bonne section de câble sont les ingrédients d’une recette sans mauvaise surprise.

Les 3 raccordements électriques « interdits » qui peuvent mettre le feu à votre maison

Si le « geste parfait » est l’objectif, il est tout aussi crucial de connaître les « gestes interdits », ces mauvaises pratiques qui sont des invitations directes au désastre. Certaines connexions, souvent réalisées par manque de connaissance ou par souci de « facilité », créent des points de défaillance critiques. Selon l’Observatoire national de la sécurité électrique, dans les installations anciennes, près de 41% des anomalies concernent les risques de contacts directs avec des éléments sous tension, souvent dus à des raccordements défaillants ou non protégés.

Voici le trio des raccordements à proscrire absolument :

1. La connexion « enroulée » ou « épissure » sans protection : C’est la pratique la plus dangereuse. Elle consiste à torsader deux ou plusieurs fils ensemble et à les recouvrir de ruban adhésif d’électricien. Cette connexion n’offre aucune garantie mécanique (les fils peuvent se desserrer) et aucune sécurité. Le ruban adhésif vieillit mal, perd son pouvoir collant et peut se décoller, laissant les fils sous tension à nu. Toute jonction doit impérativement être réalisée dans une boîte de dérivation avec des connecteurs appropriés (bornes Wago, dominos).
2. Le raccordement d’un fil souple dans un domino à vis sans embout : Un fil souple est composé de multiples brins très fins. Lorsqu’on le serre directement sous une vis de domino, la vis n’écrase que quelques brins. Le contact est mauvais, la résistance augmente et le point chauffe. Pire, des brins peuvent s’échapper sur les côtés et créer un court-circuit avec le conducteur voisin. Pour raccorder un fil souple, il est obligatoire de le sertir au préalable avec un embout de câblage, qui regroupe tous les brins en un contact solide et unique.
3. Le « repiquage » sur un circuit d’éclairage pour alimenter une prise : Il peut être tentant d’ajouter une prise de courant en se branchant sur le circuit lumière le plus proche. C’est une erreur grave. Les circuits d’éclairage sont câblés en 1,5 mm² et protégés par un disjoncteur de 10A ou 16A. Les circuits de prises sont en 2,5 mm² et protégés par 16A ou 20A. Brancher un appareil gourmand (un radiateur d’appoint, un aspirateur) sur une prise ainsi créée va surcharger le circuit lumière. Le disjoncteur sautera au mieux ; les fils surchaufferont dans le pire des cas. Chaque usage a son circuit, il ne faut jamais les mélanger.

Ces trois interdits ne sont pas de simples recommandations. Ils représentent des violations directes des règles de sécurité les plus élémentaires. Les éviter est la première étape pour garantir une installation fiable.

En électricité, le chemin le plus court est souvent le plus dangereux. La rigueur et le respect des normes ne sont pas des contraintes, mais des garde-fous indispensables.

Code couleur des fils électriques : le guide pour ne plus jamais se tromper (Phase, Neutre, Terre)

Le code couleur des conducteurs électriques n’est pas un choix esthétique ; c’est un langage universel destiné à assurer la sécurité. Il permet d’identifier instantanément la fonction de chaque fil, prévenant ainsi les erreurs de branchement qui peuvent être fatales. En France, ce code est strictement normalisé par la NF C 15-100, mais la connaissance des anciens codes est tout aussi cruciale, surtout lors d’une intervention sur une installation datant d’avant 1970, où la confusion peut être dangereuse.

Actuellement, la règle est simple et ne souffre aucune exception :

• Le Neutre est toujours BLEU. Il sert de point de référence et permet le retour du courant vers le réseau.
• La Terre est toujours BICOLORE VERT et JAUNE. Elle ne conduit normalement aucun courant et sert uniquement à la sécurité, en évacuant les fuites de courant vers la terre pour déclencher le différentiel.
• La Phase peut être de n’importe quelle autre couleur, mais le plus souvent ROUGE, MARRON ou NOIR. C’est le fil qui « apporte » le courant. Dans un même circuit, il est courant d’utiliser différentes couleurs de phase (par exemple pour les va-et-vient ou les circuits triphasés).

Le principal défi se présente dans les logements anciens. Une bonne connaissance de l’historique des normes permet de décrypter ces installations et d’éviter les erreurs.

Le tableau montre clairement le danger : dans une installation très ancienne, la phase pouvait être verte, une couleur aujourd’hui réservée à la terre. C’est pourquoi, en cas de doute, la seule certitude est la mesure.

Le respect du code couleur n’est pas une simple convention, c’est la grammaire de base de l’électricité. La maîtriser, c’est pouvoir lire et écrire la sécurité.

Le trio de pinces magiques : à quoi servent vraiment la pince coupante, la pince à dénuder et la pince universelle ?

Un électricien se reconnaît à la qualité de ses outils, mais surtout à l’usage qu’il en fait. Dans la panoplie de base, trois pinces forment un trio inséparable, mais leurs rôles sont distincts et non interchangeables. Utiliser la mauvaise pince pour la mauvaise tâche n’est pas seulement inefficace, c’est le chemin le plus court vers un travail de mauvaise qualité et potentiellement dangereux. La philosophie du « geste parfait » commence par le choix du bon instrument.

1. La pince coupante (ou coupe-câble) : Sa seule et unique mission est de sectionner les fils et les câbles. Ses mâchoires sont affûtées pour une coupe nette et franche, sans écraser le conducteur ni déformer sa section circulaire. Une coupe propre est essentielle pour une insertion facile et parfaite dans les borniers d’appareillages ou les connecteurs. Utiliser une pince universelle pour couper un câble de grosse section l’écrasera, rendant le raccordement difficile et de piètre qualité. Il existe des pinces coupantes diagonales pour les petits fils et des coupes-câbles à démultiplication pour les grosses sections.

2. La pince à dénuder : Comme nous l’avons vu, c’est l’outil chirurgical du dénudage. Sa conception est entièrement dédiée à retirer l’isolant sans jamais blesser « l’âme du cuivre ». Tenter de dénuder un fil avec une pince coupante ou un cutter est le meilleur moyen d’entailler le conducteur, créant un point de faiblesse et de surchauffe. C’est un outil non négociable pour tout travail de raccordement sérieux.

3. La pince universelle : C’est le couteau suisse de l’électricien, mais elle est souvent mal utilisée. Sa fonction première n’est ni de couper (sauf pour de très petits fils et en dépannage), ni de dénuder. Elle sert à saisir, maintenir, tordre et former les conducteurs rigides. Sa robustesse permet de mettre en forme un fil de 2,5 mm² pour qu’il s’insère parfaitement dans un bornier, de serrer un écrou, ou de tirer un câble dans une gaine. C’est une pince de force et de maintien, pas de coupe de précision.

Le choix d’un outil de qualité est un investissement dans la sécurité. Des marques comme Stanley proposent des outils dont la conception répond aux exigences des professionnels.

Chaque pince a sa partition à jouer. Utiliser une pince coupante pour serrer un écrou, c’est comme utiliser un violon pour planter un clou : c’est possible, mais le résultat sera désastreux pour l’outil et pour l’œuvre.

Câbles et conduits électriques : le guide pour choisir et installer comme un pro

La connexion parfaite ne vaut rien si le chemin qui y mène est défaillant. Les câbles et les conduits (gaines) qui les protègent sont les artères et les veines de l’installation. Leur choix et leur mise en œuvre obéissent à des règles tout aussi strictes que celles des raccordements. Un câble sous-dimensionné ou une gaine mal installée sont des risques latents qui peuvent anéantir les efforts fournis sur les connexions.

Le choix du câble dépend de son usage et de son environnement. La section (en mm²) est déterminée par l’intensité que le câble doit supporter, comme nous l’avons vu pour les circuits spécialisés. Mais son type est aussi crucial. Par exemple, le câble R2V, longtemps la référence, n’est plus autorisé dans les Établissements Recevant du Public (ERP) pour des raisons de comportement au feu. En effet, selon les évolutions 2024 de la norme NF C 15-100, il doit être remplacé par des câbles de type Cca-s2,d2,a2, qui dégagent moins de fumées toxiques en cas d’incendie. Bien que non obligatoire pour le résidentiel, cela montre l’importance croissante des normes de sécurité incendie.

La gaine ICTA (Isolant Cintrable Transversalement Annelé) est le conduit standard pour protéger les conducteurs dans les cloisons, les plafonds ou les chapes. Son installation doit respecter une règle d’or : la règle du tiers. Pour garantir un tirage facile des fils et éviter leur échauffement par confinement, le diamètre de la gaine doit être tel que la somme des sections des câbles qu’elle contient n’occupe pas plus d’un tiers de sa section intérieure. Laisser 2/3 d’espace libre est une obligation.

Dès votre prochaine intervention, adoptez cette philosophie du geste parfait à chaque étape. La sécurité et la fiabilité à long terme de votre installation électrique, et donc de votre logement, dépendent de cette rigueur de chaque instant.
