L’interrupteur dans tous ses états : le guide pour installer, remplacer et comprendre tous les montages de votre maison

Un interrupteur qui grésille, une pièce sans va-et-vient pratique, ou simplement l’envie de moderniser son intérieur… Tôt ou tard, chaque propriétaire ou locataire se retrouve face à cet incontournable du quotidien. Le premier réflexe est souvent de chercher un tutoriel rapide, une simple recette à suivre pour remplacer l’objet défectueux. On vous dira de couper le courant, de dévisser, de remplacer les fils à l’identique et de revisser. C’est exact, mais terriblement incomplet.

Cette approche purement mécanique omet l’essentiel et vous laisse démuni face au moindre imprévu : un code couleur des années 70 qui ne correspond à rien, un montage en va-et-vient qui semble défier toute logique, ou une panne qui persiste même après avoir changé l’interrupteur. Le risque n’est alors plus seulement de ne pas y arriver, mais de créer un court-circuit, voire un départ d’incendie.

Mais si la véritable clé n’était pas de simplement exécuter, mais de comprendre ? Ce guide adopte un angle différent : nous allons vous apprendre à penser comme un électricien. L’objectif n’est pas de copier un schéma, mais de saisir la logique d’un circuit, de savoir diagnostiquer une panne en suivant un raisonnement structuré et de faire des choix éclairés, que ce soit pour la sécurité, le confort ou l’évolution future de votre installation. Nous n’allons pas seulement vous donner la solution, nous allons vous expliquer pourquoi c’est la bonne.

Au fil de cet article, nous aborderons chaque étape de manière progressive. Nous commencerons par les tutoriels pratiques pour changer un interrupteur et décoder le va-et-vient, avant d’explorer le diagnostic de pannes, les normes d’installation et les possibilités offertes par les technologies intelligentes. Enfin, nous consoliderons toutes ces connaissances en revenant aux principes fondamentaux qui régissent tous les montages.

Comment changer un interrupteur : le tutoriel illustré pour les vrais débutants

Remplacer un interrupteur est l’une des tâches les plus accessibles en électricité, à condition de suivre une procédure rigoureuse. L’erreur du débutant n’est pas dans le câblage lui-même, souvent simple, mais dans le non-respect des étapes de sécurité. La première action, non négociable, est de couper l’alimentation électrique. Au tableau électrique, baissez le disjoncteur général ou, si vous l’avez identifié, le disjoncteur du circuit concerné. La seconde action, tout aussi cruciale, est de s’assurer que le courant ne passe plus.

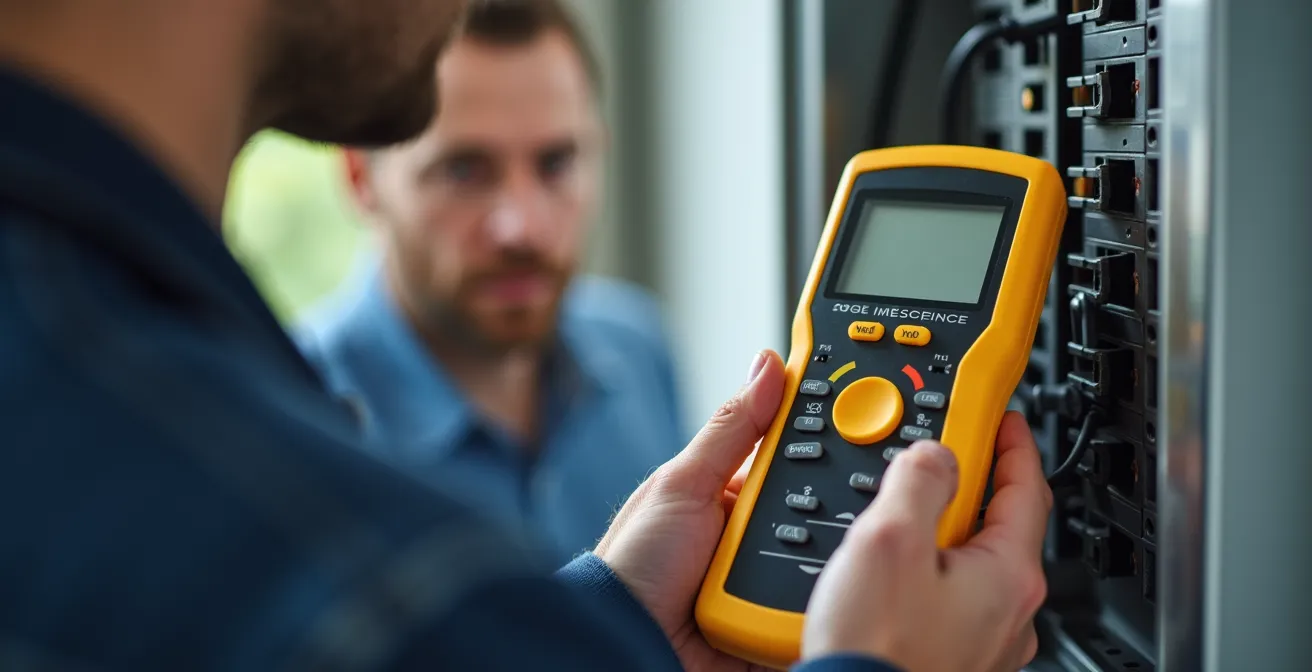

Pour cela, oubliez le tournevis testeur, peu fiable. L’outil de l’électricien est le Vérificateur d’Absence de Tension (VAT). C’est le seul appareil qui garantit formellement que le circuit est hors tension. Appliquez ses pointes de touche entre chaque fil pour confirmer l’absence de courant.

Une fois la sécurité assurée, le remplacement peut commencer. Avant de déconnecter quoi que ce soit, prenez une photo du câblage existant. Cette simple précaution vous sauvera en cas de doute au moment de reconnecter le nouvel appareil. Ensuite, suivez ces étapes :

1. Démontez l’ancien interrupteur : Retirez la plaque de finition, puis dévissez le mécanisme de sa boîte d’encastrement.
2. Déconnectez les fils : Libérez les fils électriques en appuyant sur les bornes automatiques ou en dévissant les bornes à vis.
3. Connectez le nouveau mécanisme : Repérez la borne « L » (ou rouge) du nouvel interrupteur. C’est là que doit se connecter le fil de Phase (généralement rouge, marron ou noir). Le ou les autres fils (souvent violet, orange ou d’une autre couleur) sont les retours de lampe ou les navettes ; ils se connectent sur les bornes « 1 » et « 2 ».
4. Fixez et remontez : Vissez le nouveau mécanisme dans sa boîte, remettez la plaque de finition, puis réactivez le courant au tableau électrique pour tester votre installation.

Le mystère du va-et-vient enfin résolu : le schéma de câblage expliqué simplement

Le va-et-vient, qui permet de commander un même point lumineux depuis deux endroits différents, intimide souvent les débutants. Pourtant, sa logique est simple : il s’agit d’un « dialogue » entre deux interrupteurs spéciaux. Plutôt que de simplement ouvrir ou fermer un circuit, chaque interrupteur va-et-vient agit comme un aiguillage, envoyant le courant sur l’un des deux fils qui les relient : les fameux fils navettes.

Pour le câbler correctement, il suffit de visualiser le chemin du courant. Voici la procédure standard, expliquée pas à pas, qui constitue la base de tout montage va-et-vient fonctionnel :

• Étape 1 : L’alimentation. Le fil de Phase (rouge), qui amène le courant depuis le tableau électrique, est connecté à la borne « L » (souvent rouge) du premier interrupteur.
• Étape 2 : Le dialogue. Deux fils navettes (généralement de couleur orange ou violette) sont tirés entre les deux interrupteurs. Sur chaque interrupteur, ils se branchent sur les bornes « 1 » et « 2 ». L’ordre n’a pas d’importance, tant que la borne 1 du premier est reliée à une des deux bornes (1 ou 2) du second, et de même pour la borne 2.
• Étape 3 : Le départ vers la lampe. Depuis la borne « L » du deuxième interrupteur, un fil (souvent violet, appelé « retour lampe ») part vers la borne de phase de votre ampoule.
• Étape 4 : Le retour du courant. Le fil Neutre (toujours bleu) et le fil de Terre (vert et jaune) ne passent JAMAIS par les interrupteurs. Ils vont directement du tableau électrique à votre point lumineux pour fermer le circuit et assurer la sécurité.

En respectant ce schéma, le courant part de la phase, traverse le premier interrupteur, emprunte l’un des deux chemins (les navettes), traverse le second interrupteur et alimente la lampe. Chaque « clic » sur l’un des interrupteurs change simplement le chemin utilisé, allumant ou éteignant la lumière.

Au-delà du « clic » : découvrez les interrupteurs intelligents qui vont changer votre quotidien

L’interrupteur n’est plus seulement un simple contacteur manuel. L’avènement de la domotique a transformé ce composant en un véritable centre de commande intelligent. Les interrupteurs connectés vous permettent de contrôler vos éclairages (et bien plus) via votre smartphone, votre voix (avec des assistants comme Google, Alexa ou Siri) ou des scénarios automatisés. Imaginez éteindre toutes les lumières de la maison en partant, d’un seul geste, ou simuler votre présence pendant vos vacances.

Le principal obstacle à leur adoption en France, surtout en rénovation, a longtemps été la nécessité d’un fil de Neutre dans la boîte d’encastrement pour alimenter l’électronique de l’interrupteur. Or, dans de nombreux logements anciens, seul le fil de Phase y est présent. Heureusement, les fabricants ont développé des solutions « sans neutre » qui résolvent ce problème.

Ces solutions prennent plusieurs formes : des interrupteurs complets à remplacer, ou des micromodules à cacher derrière votre interrupteur existant pour le rendre intelligent. Le choix dépend de votre budget, de votre écosystème domotique et de la simplicité d’installation souhaitée. Pour y voir plus clair, une analyse comparative des solutions connectées est particulièrement utile.

Mon interrupteur ne marche plus : la méthode de diagnostic pour trouver la panne à coup sûr

Lorsqu’un interrupteur cesse de fonctionner, le premier réflexe est de penser que le mécanisme lui-même est défaillant. C’est une possibilité, mais la panne peut provenir d’ailleurs : une ampoule grillée, un fil déconnecté ou un problème au niveau du disjoncteur. Un diagnostic méthodique permet d’identifier la cause réelle et d’éviter des remplacements inutiles.

Voici la démarche à suivre :

1. Vérifier l’évidence : L’ampoule est-elle fonctionnelle ? Testez-la sur une autre lampe. Le disjoncteur correspondant au circuit a-t-il sauté au tableau électrique ? Essayez de le réarmer. S’il saute de nouveau immédiatement, n’insistez pas et passez à l’étape suivante.
2. Inspecter l’interrupteur : Coupez le courant et vérifiez l’absence de tension avec un VAT. Démontez l’interrupteur et inspectez visuellement les connexions. Un fil est-il sorti de sa borne ? Les contacts semblent-ils brûlés ou noircis ?
3. Tester la continuité : Si l’inspection visuelle ne révèle rien, utilisez un multimètre en mode ohmmètre (ou test de continuité). Déconnectez les fils de l’interrupteur. Placez les pointes du multimètre sur les bornes de l’interrupteur (L et 1 pour un simple allumage). L’appareil doit biper lorsque vous actionnez l’interrupteur en position « marche », et se taire en position « arrêt ». Si ce n’est pas le cas, le mécanisme interne est défectueux et doit être remplacé.
4. Tester l’arrivée du courant : Si l’interrupteur est fonctionnel, le problème se situe en amont ou en aval. Réactivez brièvement le courant (avec prudence !) et utilisez le multimètre en mode voltmètre pour vérifier que vous avez bien ~230V entre le fil de phase et le fil de neutre (ce dernier étant dans la boîte de dérivation). Si vous n’avez pas de tension, le problème vient du tableau ou d’une connexion en amont.

Cependant, certains symptômes ne laissent aucune place au doute ou au bricolage. Ils signalent un danger imminent et imposent l’intervention immédiate d’un professionnel qualifié.

Face à l’un de ces signes, ne prenez aucun risque. Comme le rappellent les experts en sécurité électrique, la prudence est la meilleure des protections. C’est une parole d’expert à ne jamais ignorer, comme le souligne le guide de sécurité de Zoom Elec :

En cas de doute sur une installation électrique, n’intervenez jamais vous-même. Les risques d’électrocution et d’incendie sont réels. Un électricien qualifié dispose des outils et de l’expertise pour diagnostiquer et réparer en toute sécurité.

– Zoom Elec, Guide de sécurité électrique domestique

À quelle hauteur installer un interrupteur ? Ce que dit la norme NF C 15-100 pour une maison accessible

Au-delà du câblage, la position physique de l’interrupteur est un élément crucial de confort et de sécurité. En France, c’est la norme NF C 15-100 qui régit les installations électriques des locaux d’habitation. Son objectif est d’assurer la protection des personnes et le bon fonctionnement des installations, mais aussi de garantir l’accessibilité pour tous, y compris les personnes à mobilité réduite (PMR).

Concernant la hauteur des interrupteurs, la règle est claire et doit être respectée dans toute construction neuve ou rénovation lourde. Selon la norme, la commande doit être située à une hauteur comprise entre 0,90 m et 1,30 m du sol fini. Cette fourchette n’est pas choisie au hasard : elle permet à une personne debout, assise ou en fauteuil roulant d’actionner la commande sans effort excessif.

Mais comment choisir la hauteur idéale au sein de cette plage ? La tendance est à l’harmonisation. Dans la pratique, de nombreux électriciens optent pour une hauteur d’usage standard de 1,10 m ou 1,20 m pour tous les interrupteurs d’un même logement. Cela crée une ligne visuelle cohérente et assure une bonne ergonomie pour la majorité des utilisateurs. Il faut également veiller à ce que l’interrupteur soit placé à l’entrée de la pièce, du côté de la poignée de porte, pour un accès naturel.

Le mystère du va-et-vient enfin résolu : le schéma de câblage expliqué simplement

Si le principe de base du va-et-vient est simple, les difficultés apparaissent souvent dans des cas pratiques, notamment en rénovation. Que faire lorsque le va-et-vient ne fonctionne que dans certaines positions ? Comment transformer un simple allumage existant en va-et-vient sans détruire les murs ? C’est là que la compréhension de la logique de circuit prend tout son sens.

Le problème le plus courant est une erreur dans le branchement des fils navettes, ou une confusion entre un fil navette et le retour lampe. Si votre va-et-vient se comporte bizarrement (par exemple, un interrupteur ne fonctionne que si l’autre est dans une certaine position), la première chose à faire (après avoir coupé le courant et vérifié !) est de contrôler que les fils navettes sont bien sur les bornes 1 et 2 de chaque côté, et que la phase et le retour lampe sont bien sur les bornes L respectives.

Un autre défi est de créer un va-et-vient là où il n’y en avait pas. Passer les deux fils navettes supplémentaires dans des gaines existantes déjà chargées peut s’avérer impossible. Il existe alors des alternatives pragmatiques qui évitent de lourds travaux de maçonnerie.

Enfin, pour des cas plus complexes comme un couloir avec trois points de commande, le montage évolue. On n’utilise plus deux va-et-vient, mais un permutateur placé entre les deux va-et-vient. Ce composant spécial agit comme un double inverseur pour croiser les fils navettes, ajoutant un « aiguillage » supplémentaire au circuit.

Comment changer un interrupteur : le tutoriel illustré pour les vrais débutants

Nous avons vu la procédure standard pour remplacer un interrupteur. Cependant, l’intervention en rénovation réserve souvent des surprises qui exigent une vigilance accrue et une bonne préparation. Avant même de toucher à un tournevis, la phase de préparation est fondamentale pour garantir une intervention sûre et efficace. Cela commence par le choix du bon matériel et l’identification des particularités de votre installation existante.

La première chose à faire est d’identifier le type de mur. La fixation de la boîte d’encastrement n’est pas la même dans du placo (où l’on utilise des griffes de fixation) et dans un mur plein en brique ou en parpaing (où l’on utilise des vis dans des chevilles adaptées). Tenter de fixer avec des griffes dans un mur qui s’effrite est une cause fréquente d’interrupteurs mal scellés.

Ensuite, il faut s’attendre au pire concernant le code couleur des fils. Dans les installations d’avant les années 70, les codes n’étaient pas standardisés. Vous pourriez trouver des fils de n’importe quelle couleur. Dans ce cas, la photo du câblage initial est votre meilleure amie, mais la méthode la plus sûre reste l’utilisation d’un multimètre pour identifier chaque fil avant de le déconnecter. Repérez la phase, le neutre et la terre avec certitude avant d’aller plus loin.

Ce cas illustre un principe fondamental en rénovation : ne jamais faire de compromis sur la qualité des connexions. Profitez du remplacement d’un interrupteur pour moderniser les points de connexion adjacents. C’est un petit effort supplémentaire pour une grande amélioration de la sécurité.

Interrupteur : le guide pour comprendre et câbler tous les montages (simple, va-et-vient, poussoir)

Après avoir exploré les cas pratiques, revenons aux fondamentaux qui sous-tendent tous les montages. Comprendre la typologie des interrupteurs, le rôle immuable des fils et les règles de compatibilité matérielle est la base qui vous permettra d’aborder n’importe quelle situation avec confiance. C’est le socle de connaissances de tout électricien.

Premièrement, tous les interrupteurs ne sont pas identiques. On distingue principalement :

• Le simple allumage : Le plus basique. Il possède deux bornes (L pour la phase, et 1 pour le retour lampe). Il ouvre ou ferme le circuit.
• Le va-et-vient : Il possède trois bornes (L pour la phase ou le retour lampe, et 1 et 2 pour les navettes). Il agit comme un aiguillage. Fait intéressant, un va-et-vient peut tout à fait être utilisé comme un simple allumage en laissant une des bornes navette inutilisée.
• Le bouton-poussoir : Il ressemble à un interrupteur, mais revient à sa position initiale après avoir été pressé. Il ne fait qu’envoyer une impulsion. Il s’utilise obligatoirement avec un télérupteur, un module situé au tableau électrique qui, lui, maintient le circuit ouvert ou fermé à chaque impulsion. C’est la solution pour commander une lumière depuis plus de deux points.

Deuxièmement, la règle du code couleur des fils en France (selon la norme NF C 15-100) est la grammaire de l’électricité. La maîtriser est essentiel :

• Phase : Rouge, marron ou noir. C’est lui qui « apporte » le courant. Il se branche toujours sur la borne L de l’interrupteur.
• Neutre : Bleu. Il « ramène » le courant. Il ne passe jamais par un interrupteur simple.
• Terre : Vert et jaune. C’est la sécurité. Il ne passe pas non plus par l’interrupteur.
• Navettes : Orange, violet, ou autre couleur (sauf les précédentes). Ils relient les interrupteurs va-et-vient entre eux.

Enfin, un aspect souvent négligé par les débutants est la compatibilité des appareillages. En France, les principaux fabricants (Legrand, Schneider, Hager) proposent différentes « gammes » (ex: Céliane, Mosaic, Dooxie chez Legrand ; Odace chez Schneider). Un mécanisme (la partie technique) d’une gamme n’est quasiment jamais compatible avec un enjoliveur (le « doigt ») ou une plaque de finition d’une autre gamme, même chez le même fabricant. Comme le montre une analyse de compatibilité des gammes, il est impératif de rester au sein d’un même écosystème pour un montage cohérent.

Pour aller plus loin et appliquer ces connaissances à votre propre installation, l’étape suivante consiste à réaliser un diagnostic complet de vos besoins. Évaluez les points de commande à optimiser, les interrupteurs à moderniser et assurez la conformité de votre logement aux normes de sécurité et d’accessibilité.
