Organiser son tableau électrique : la méthode pour anticiper les 20 % de réserve et valider le Consuel

Pour l’autoconstructeur, l’approche de la visite du Consuel est un moment de vérité. Le tableau électrique, cœur de l’installation, est scruté à la loupe. La règle la plus connue, et souvent la plus redoutée, est celle des 20% de réserve : l’obligation de laisser au moins 20% d’emplacements libres sur le tableau. Beaucoup abordent cette exigence comme une simple contrainte d’espace, une case à cocher. On choisit un tableau un peu plus grand, on laisse quelques emplacements vides et l’on pense l’affaire réglée. Cette vision est non seulement réductrice, mais elle est surtout risquée. L’un des motifs de refus les plus courants est précisément un non-respect de cette règle, comme le montrent de nombreux retours d’expérience où des propriétaires doivent ajouter un tableau auxiliaire pour obtenir leur attestation.

La simple mention de devoir ajouter un coffret de communication ou d’installer une borne de recharge pour véhicule électrique (IRVE) suffit à démontrer les limites d’une planification à court terme. Mais si la véritable clé n’était pas de « laisser de la place », mais plutôt d’adopter une démarche de « conformité anticipée » ? Si chaque décision, de la nomenclature des étiquettes au choix entre un interrupteur et un disjoncteur différentiel, était un arbitrage modulaire stratégique visant à garantir non seulement la conformité d’aujourd’hui mais aussi l’évolutivité de demain ? C’est cette perspective de tableautier que nous allons adopter.

Cet article n’est pas une simple liste des points de la norme NF C 15-100. Il s’agit d’un guide stratégique pour transformer cette contrainte des 20% en un principe directeur pour concevoir une installation électrique pérenne, optimisée et, surtout, validée sans réserve par le Consuel. Nous allons décortiquer les implications de cette règle sur chaque aspect de votre tableau, de sa dissimulation esthétique à la préparation de votre dossier de validation.

Ce guide est structuré pour vous accompagner pas à pas dans la conception et l’organisation de votre tableau électrique. Chaque section aborde une question concrète que se pose l’autoconstructeur, en y apportant une réponse rigoureuse et orientée vers l’objectif final : l’obtention de l’attestation de conformité.

Pourquoi l’absence d’étiquettes sur votre tableau est une non-conformité majeure ?

Un tableau électrique sans étiquetage clair et précis n’est pas seulement un casse-tête pour la maintenance ; c’est un motif de non-conformité direct aux yeux du Consuel. L’exigence de repérage des circuits imposée par la norme NF C 15-100 n’est pas une simple recommandation. Elle vise à garantir la sécurité et la lisibilité de l’installation. Un inspecteur doit pouvoir identifier instantanément à quoi correspond chaque disjoncteur. Une nomenclature floue comme « Prises » ou « Lumières » est insuffisante. Le repérage doit être sans équivoque, par exemple « C1 – Prises Chambre parentale ».

Cette rigueur est la première brique de votre dossier de preuve. Un étiquetage professionnel démontre une approche méthodique et sérieuse qui met l’inspecteur dans de bonnes dispositions. À l’inverse, des étiquettes manuscrites à la va-vite ou absentes sont un signal d’alerte immédiat qui peut inciter à une inspection plus poussée du reste de l’installation. L’enjeu dépasse donc la simple commodité : il s’agit de prouver votre maîtrise de la norme dès le premier regard.

L’étiquetage doit également intégrer la règle des 20% de réserve. Il ne suffit pas de laisser des modules vides ; il faut que votre système de nommage anticipe les ajouts futurs. Une nomenclature évolutive est la solution. En adoptant un système de codification (par exemple, C pour circuit, suivi d’un numéro), vous pouvez laisser des « trous » dans votre numérotation pour les circuits qui viendront occuper les emplacements libres. Cela prouve que la réserve n’est pas un oubli, mais un espace de croissance planifié.

Comment cacher un tableau électrique dans l’entrée sans bloquer son accès ?

L’intégration esthétique du tableau électrique est un enjeu majeur, surtout lorsqu’il est situé dans une entrée. Cependant, la dissimulation ne doit jamais se faire au détriment des exigences normatives. La Gaine Technique Logement (GTL), qui héberge le tableau, doit rester accessible pour les interventions d’urgence et la maintenance. Toute solution de camouflage, qu’il s’agisse d’une porte de placard, d’un coffrage sur mesure ou d’un meuble, doit respecter des règles strictes.

Premièrement, l’accès à tous les dispositifs de coupure, notamment le disjoncteur d’abonné (AGCP), doit être direct et sans obstacle. Il doit être possible d’ouvrir complètement la porte du tableau et de manœuvrer chaque appareil. Deuxièmement, et c’est un point souvent négligé, la ventilation est cruciale. Les composants d’un tableau électrique génèrent de la chaleur. Un coffrage totalement hermétique peut entraîner une surchauffe, dégradant prématurément le matériel et créant un risque d’incendie. Des solutions comme des portes persiennes ou des grilles de ventilation discrètes sont donc impératives.

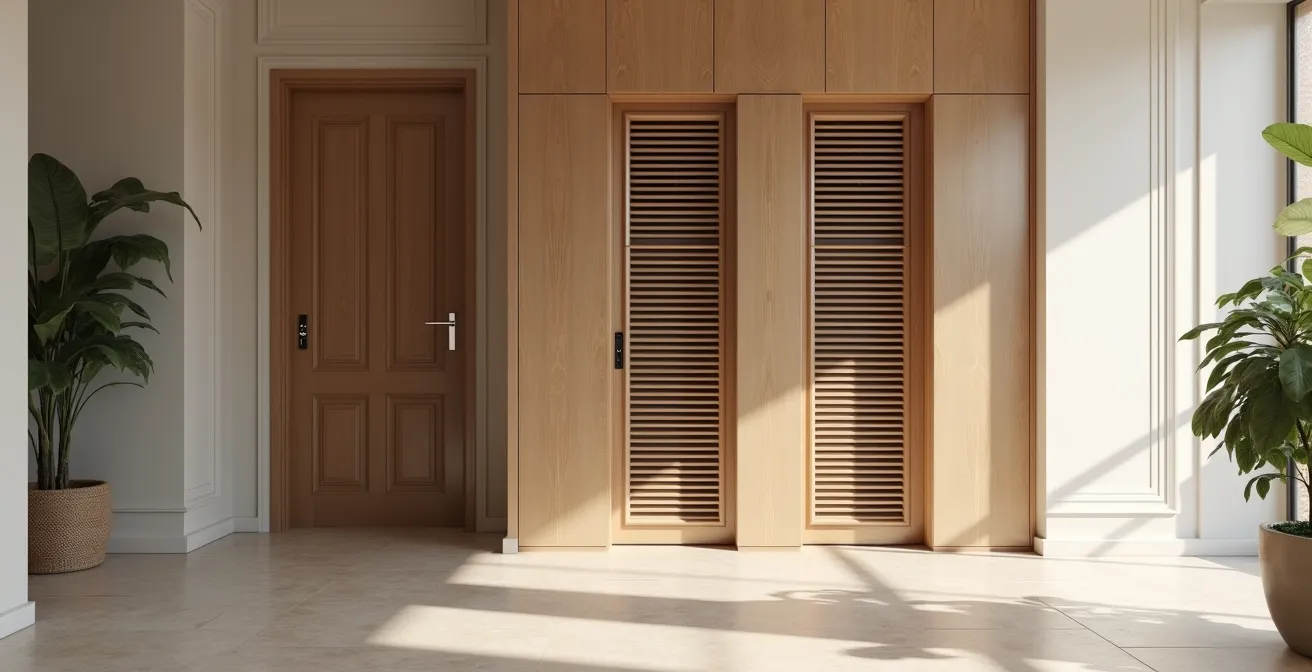

Pour bien visualiser une solution à la fois élégante et conforme, l’image suivante montre une intégration réussie.

Comme on peut le constater, les portes à claire-voie assurent une ventilation naturelle tout en masquant l’aspect technique du tableau. Enfin, l’espace technique lui-même a des dimensions réglementaires. Selon la norme, la norme NF C 15-100 impose un espace technique de 600 mm de large et 250 mm de profondeur minimum du sol au plafond. Tout aménagement doit préserver ce volume, qui est destiné à accueillir non seulement le tableau actuel mais aussi ses futures évolutions, en lien direct avec la règle des 20% de réserve.

Changer un tableau à fusibles par des disjoncteurs : quel budget prévoir ?

Le remplacement d’un ancien tableau à porte-fusibles par un tableau moderne équipé de disjoncteurs est l’une des opérations de rénovation électrique les plus courantes et les plus structurantes. Au-delà du gain évident en sécurité et en praticité, c’est l’occasion de remettre l’installation aux normes, y compris l’intégration de la fameuse réserve de 20%. Le budget à prévoir doit être analysé comme un investissement dans la conformité et la pérennité. Selon les estimations, pour une maison de 100m², le remplacement d’un tableau à fusibles par un tableau aux normes avec disjoncteurs coûte entre 800€ et 1600€, tout compris.

Ce coût global se décompose en plusieurs postes : le matériel (coffret, différentiels, disjoncteurs), la main-d’œuvre et l’attestation de conformité Consuel, obligatoire pour ce type de rénovation. L’erreur serait de chercher à minimiser le coût en choisissant un tableau trop juste. Anticiper la réserve de 20% dès le départ représente un surcoût matériel minime par rapport au coût d’une modification ultérieure. Passer d’un tableau 3 rangées à un tableau 4 rangées pour garantir la réserve peut ne représenter qu’une cinquantaine d’euros sur le matériel, alors que l’ajout d’un second tableau cinq ans plus tard coûtera plusieurs centaines d’euros.

Le tableau suivant détaille cet arbitrage économique. Il met en évidence le faible surcoût initial de la réserve par rapport au coût prohibitif d’une intervention corrective.

L’analyse est sans appel : le bilan de puissance prévisionnel est un exercice rentable. Dimensionner son tableau en intégrant non seulement les besoins actuels mais aussi les extensions futures (borne de recharge, pompe à chaleur, etc.) est la seule approche rigoureuse et économiquement saine.

Quand installer un contacteur jour/nuit pour votre chauffe-eau ?

L’installation d’un contacteur jour/nuit pour piloter le chauffe-eau électrique est souvent présentée comme une solution évidente pour réaliser des économies. Le principe est simple : forcer le déclenchement de la production d’eau chaude sanitaire durant les heures creuses, où le prix du kWh est plus avantageux. Cependant, la pertinence de cet investissement n’est pas automatique. Elle dépend d’un calcul de rentabilité rigoureux et de la structure de votre consommation. Le premier prérequis est bien sûr de disposer d’un abonnement électrique avec l’option Heures Pleines/Heures Creuses (HP/HC).

Le seuil de rentabilité est le critère décisif. Pour que l’option HP/HC soit financièrement intéressante par rapport à un abonnement de base, il est généralement admis qu’il faut pouvoir déporter une part significative de sa consommation électrique. En effet, si le prix en heures creuses est plus bas, celui en heures pleines est plus élevé que le tarif de base. Les analyses montrent que pour rentabiliser l’abonnement, il faut consommer au minimum 30% de son électricité totale pendant les heures creuses. Le chauffe-eau étant un gros consommateur, il est le principal levier pour atteindre ce seuil.

Toutefois, avant de vous lancer, l’installation d’un contacteur doit être intégrée dans la planification globale de votre tableau. Ce module occupe deux emplacements. Dans un tableau déjà bien rempli, cet ajout peut compromettre la fameuse réserve de 20%. Il faut donc s’assurer que l’économie potentielle justifie l’occupation de cet espace précieux. Il est également utile de connaître les alternatives modernes, comme les modules de pilotage connectés (type Shelly, Netatmo) qui peuvent remplir une fonction similaire tout en n’occupant qu’un seul module et en offrant plus de flexibilité.

Est-il possible de déplacer un tableau électrique de 2 mètres sans tout recâbler ?

Déplacer un tableau électrique, même sur une courte distance, n’est jamais une opération anodine. La tentation est grande de penser qu’il suffit de « tirer » sur les câbles existants. En réalité, un tel déplacement est considéré par la norme NF C 15-100 comme une modification substantielle de l’installation. Cela déclenche une obligation de mise en conformité totale de la partie modifiée et, surtout, le passage obligatoire d’un inspecteur du Consuel pour obtenir une nouvelle attestation de conformité. Le coût de cette attestation, de l’ordre de 120€, est à intégrer dans le projet.

La principale difficulté technique réside dans la longueur des câbles existants. Ils sont souvent trop courts pour atteindre le nouvel emplacement. La solution la plus propre et conforme pour les prolonger est d’installer une boîte de dérivation à l’ancien emplacement du tableau. Toutes les gaines des circuits y arriveront, et de nouveaux câbles repartiront de cette boîte vers le nouveau tableau. Cette solution est normativamente acceptable à condition que la boîte de dérivation reste parfaitement accessible et que les connexions (via des borniers type Wago) soient impeccables.

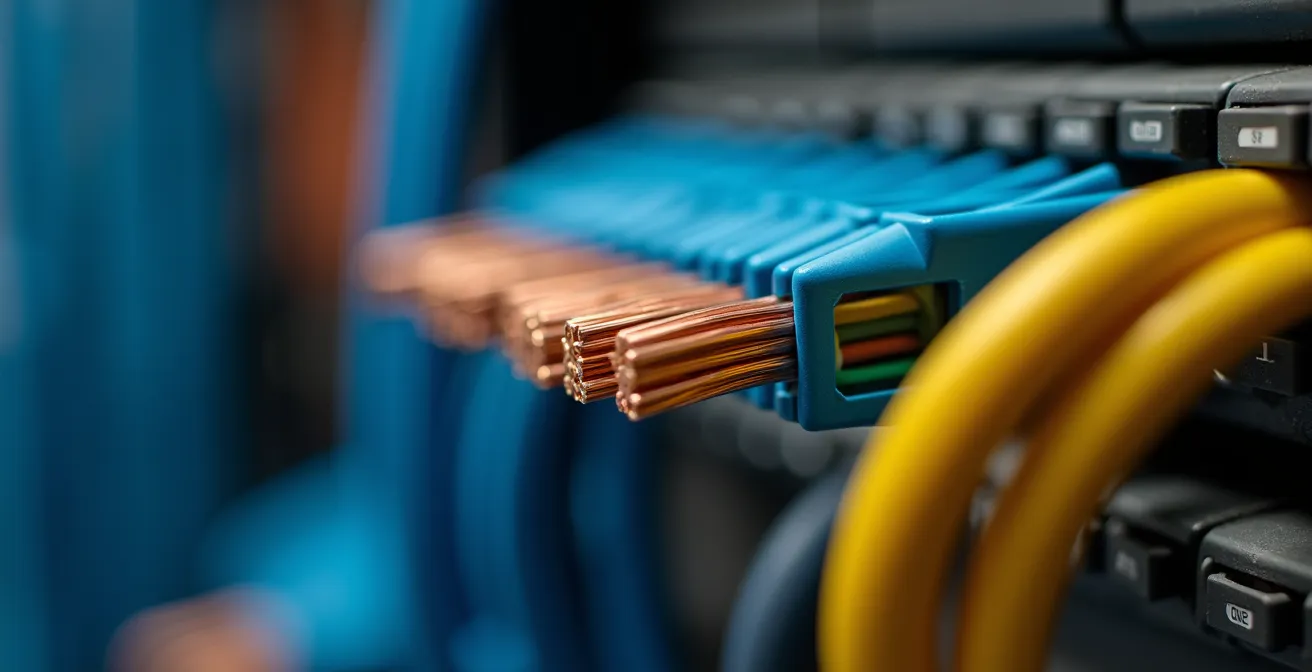

La photo suivante illustre le type de connexions que l’on trouve dans une boîte de dérivation professionnelle.

Cependant, le principal enjeu reste la conformité du nouveau tableau. Puisqu’une visite du Consuel est inévitable, le tableau déplacé devra être irréprochable : respect de la GTL, mise à la terre conforme, et bien entendu, la présence des 20% d’emplacements libres. Déplacer un tableau est donc l’occasion idéale pour l’autoconstructeur de repartir sur des bases saines, avec un tableau correctement dimensionné pour l’avenir, plutôt que de simplement transposer un tableau existant qui serait peut-être déjà sous-dimensionné.

Interrupteur ou disjoncteur différentiel : quelle différence sauve votre vie ?

Dans la conception d’un tableau électrique, le choix entre un interrupteur différentiel et un disjoncteur différentiel est un arbitrage modulaire fondamental. Bien que leur nom soit proche, leur fonction et leur impact sur l’agencement du tableau sont très différents. Comprendre cette distinction est essentiel pour garantir à la fois la sécurité des personnes et l’optimisation de l’espace, un facteur clé pour respecter la réserve de 20%.

L’interrupteur différentiel est le gardien de la sécurité des personnes. Placé en tête de chaque rangée du tableau, son unique rôle est de détecter les fuites de courant à la terre (généralement de 30mA) et de couper l’alimentation de toute la rangée pour prévenir les risques d’électrocution. Il ne protège pas les appareils contre les surcharges ou les courts-circuits ; cette fonction est dévolue aux disjoncteurs divisionnaires (16A, 20A…) placés à sa suite. La norme impose de répartir les circuits sous plusieurs interrupteurs différentiels (un de type A pour les plaques et le lave-linge, les autres de type AC), avec un maximum de 8 disjoncteurs par différentiel.

Le disjoncteur différentiel est un appareil 2-en-1. Il assure à la fois la protection des personnes (fonction différentielle 30mA) et la protection des biens contre les surcharges et courts-circuits (fonction disjoncteur divisionnaire). Il remplace donc la combinaison « interrupteur différentiel + disjoncteur divisionnaire » pour un circuit donné. Son principal avantage est le gain de place et une sélectivité accrue : en cas de défaut sur son circuit, lui seul saute, sans couper le reste de la rangée. Son coût est plus élevé, mais pour des circuits spécifiques ou dans un tableau où chaque module compte, il devient un atout stratégique pour préserver de l’espace libre.

Le tableau comparatif suivant, basé sur les informations de fabricants comme Legrand, synthétise cet arbitrage.

Optimiser l’agencement de la Gaine Technique Logement pour gagner de la place

La Gaine Technique Logement (GTL) est le cœur névralgique de l’installation électrique et de communication. C’est dans ce volume réglementé que se trouvent le tableau électrique, le disjoncteur d’abonné et le coffret de communication. Pour l’autoconstructeur, optimiser l’agencement de cet espace est la clé pour intégrer tous les équipements requis tout en respectant la sacro-sainte réserve de 20% sur le tableau. Une GTL mal pensée peut rapidement devenir un goulot d’étranglement qui contraint l’ensemble du projet.

Heureusement, la norme NF C 15-100 offre des souplesses pour une organisation intelligente. L’une des stratégies les plus efficaces est le fractionnement de la GTL. Il n’est pas obligatoire que tous les éléments soient dans un seul et même bloc vertical. Vous pouvez légalement placer le tableau électrique d’un côté et le coffret de communication (qui héberge la box internet, le DTI, etc.) de l’autre, à condition qu’ils soient dans le même local et que l’ensemble respecte les volumes définis. Cette séparation libère un espace précieux et permet d’opter pour un tableau électrique plus grand sans empiéter sur la zone de communication.

À l’intérieur même du tableau, plusieurs astuces permettent de maximiser la densité de modules. L’utilisation de peignes de raccordement verticaux, en plus des peignes horizontaux classiques, permet une distribution propre et compacte de l’alimentation entre les rangées, libérant de l’espace qui serait autrement occupé par des câbles. De même, l’installation de borniers de répartition en amont du tableau pour la phase, le neutre et la terre, permet de centraliser les connexions et d’éviter un enchevêtrement de fils dans le coffret. Enfin, la norme impose de prévoir dans la GTL deux prises de courant 16A dédiées à l’alimentation des équipements de communication ; les anticiper dès le départ évite de devoir « voler » un circuit du tableau par la suite.

Comment remplir le formulaire jaune du Consuel sans se faire refuser l’attestation ?

Le formulaire d’attestation de conformité, ou « formulaire jaune » (Cerfa n°12507*03), est le document final qui vient valider votre travail. Pour le Consuel, ce document est une photographie de votre installation. Toute incohérence, omission ou erreur peut entraîner un retard, une demande de pièces complémentaires, voire une visite de contrôle systématique au lieu d’une validation sur dossier. Remplir ce formulaire avec la même rigueur que celle apportée au câblage est donc impératif. Le coût de l’attestation de conformité, d’environ 120€, rend d’autant plus souhaitable une validation du premier coup.

Le point crucial concernant notre sujet est la déclaration de la capacité du tableau. Vous devez y indiquer la capacité totale en nombre de modules de votre coffret (par exemple, 72 pour un tableau 4 rangées de 18 modules) et, de manière tout aussi importante, le nombre exact de modules laissés libres. C’est ici que vous prouvez noir sur blanc le respect de la règle des 20%. Un calcul simple (modules libres / modules totaux) doit donner un résultat supérieur ou égal à 0,2. Une erreur sur ces chiffres est un motif de refus direct.

Au-delà de ce point, la cohérence est la clé. La section des conducteurs, le calibre des protections, le nombre de circuits par différentiel : toutes les informations doivent être précises et correspondre à la réalité de votre installation et aux exigences de la norme. Un conseil qui a fait ses preuves est de joindre un schéma unifilaire simplifié de votre tableau au dossier, même si ce n’est pas strictement obligatoire pour une maison individuelle. Ce schéma offre une vision globale et claire à l’inspecteur, démontre votre professionnalisme et augmente considérablement les chances d’une validation rapide et sans friction. C’est l’ultime pièce de votre dossier de preuve.

Pour garantir une installation non seulement conforme mais aussi pérenne, l’étape suivante consiste à appliquer cette méthode rigoureuse pour dessiner le schéma de votre futur tableau électrique.
