Prises électriques : le guide pratique pour tout comprendre, de l’installation au dépannage en toute sécurité

Une prise qui grésille, un appareil qui ne s’allume plus… Nous avons tous connu cette micro-panique. Le premier réflexe, souvent répété, est de couper le courant au disjoncteur général. C’est un conseil essentiel, mais il ne résout qu’une partie du problème. On se retrouve ensuite face à un enchevêtrement de fils colorés, de normes aux noms barbares comme la NF C 15-100, et la crainte de faire une erreur qui pourrait être dangereuse. Les guides classiques se contentent souvent de dire « branchez le fil rouge sur la borne L », sans expliquer pourquoi.

Et si la véritable clé n’était pas de suivre aveuglément des instructions, mais de comprendre la logique qui se cache derrière ? C’est tout l’objectif de ce guide. En tant que formateur en bricolage, ma mission n’est pas seulement de vous montrer comment visser une prise, mais de vous faire « penser comme un électricien ». Comprendre la logique d’un circuit, le rôle de chaque composant et l’intention derrière chaque règle de sécurité, c’est ce qui vous rendra vraiment autonome et confiant.

Nous allons décortiquer ensemble les différents types de prises, apprendre à en installer une pas à pas, diagnostiquer une panne simplement, et enfin, décrypter les règles essentielles de la norme française pour que votre installation soit non seulement fonctionnelle, mais surtout, parfaitement sûre pour vous et votre famille. Vous verrez, l’électricité est bien plus logique qu’il n’y paraît.

Pour vous guider de manière claire et structurée, cet article est organisé en plusieurs étapes clés. Le sommaire ci-dessous vous permettra de naviguer facilement vers la section qui vous intéresse le plus ou de suivre le parcours complet pour une maîtrise totale du sujet.

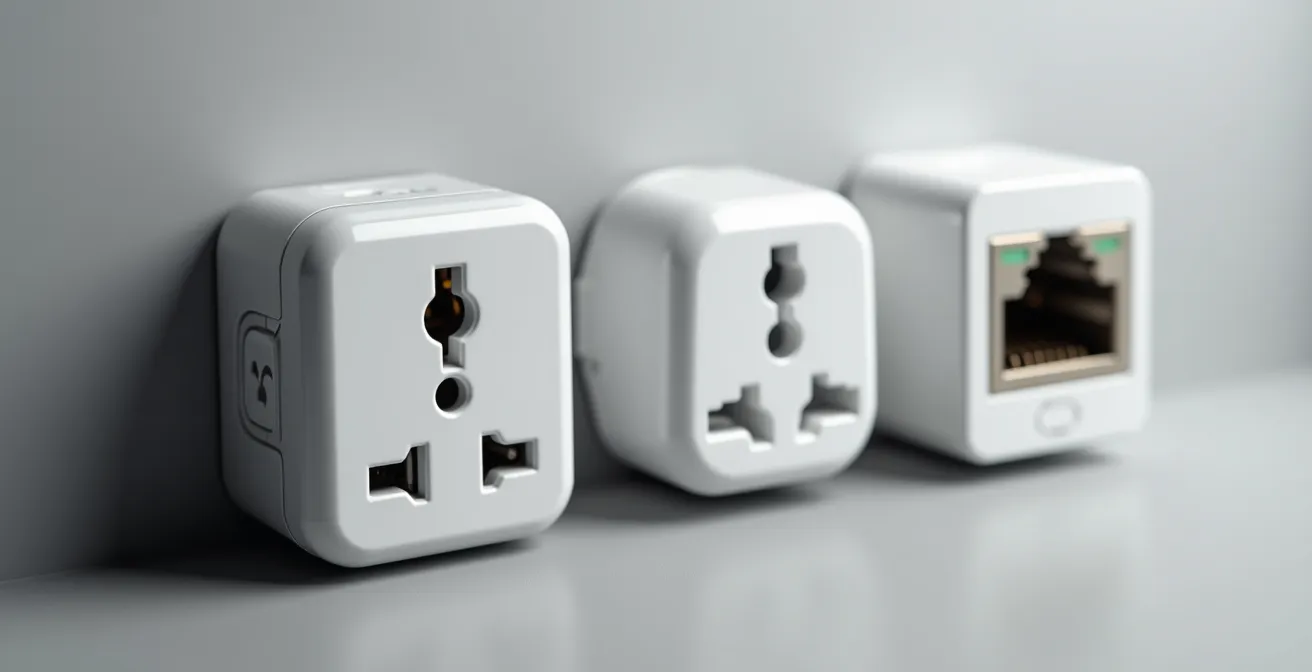

Comprendre les différents types de prises murales en France (Type E, USB, RJ45)

Avant même de penser à brancher ou à bricoler, il faut savoir à quoi on a affaire. Toutes les prises ne se ressemblent pas et, surtout, ne servent pas au même usage. En France, notre quotidien est dominé par un standard spécifique, mais le monde moderne a introduit de nouveaux venus dans nos murs. Comprendre cet écosystème est la première étape pour faire les bons choix en rénovation ou en installation.

La prise la plus commune dans l’Hexagone est le Type E (2P+T), reconnaissable à ses deux fiches rondes et à sa broche de terre mâle qui dépasse. C’est notre standard national, une spécificité que la France partage avec quelques autres pays européens comme la Belgique ou la Pologne. Cette prise est le pilier de toute installation domestique pour les appareils courants. À ses côtés, on trouve la prise de Type C, une version européenne sans terre, réservée aux appareils de faible puissance (classe II) comme les chargeurs de téléphone ou les petites lampes. Elle a l’avantage d’être compatible avec les prises de Type E.

Mais aujourd’hui, nos besoins ont évolué. Il est de plus en plus courant de voir des prises murales intégrant directement des ports USB (Type-A et Type-C). C’est une solution très pratique pour libérer les blocs chargeurs et brancher directement smartphones et tablettes. Enfin, n’oublions pas les prises spécialisées comme la RJ45 pour la connexion internet filaire, indispensable pour le télétravail ou le jeu en ligne, et les prises 32A, bien plus robustes, dédiées aux appareils très énergivores comme les plaques de cuisson.

Chaque type de prise répond donc à un besoin précis. Le choix ne doit pas être fait au hasard, mais en fonction de l’appareil à brancher et de sa localisation dans la maison.

Installer ou remplacer une prise électrique : le guide pas-à-pas illustré

Remplacer une vieille prise jaunie ou en ajouter une nouvelle là où il en manque est l’un des travaux d’électricité les plus courants. L’opération est simple, à condition d’être méthodique et de respecter scrupuleusement les règles de sécurité. Oubliez l’improvisation ; ici, on suit une procédure claire, comme un pro. La première règle, non négociable : on coupe le courant au disjoncteur général et on vérifie son absence avec un Vérificateur d’Absence de Tension (VAT).

Une fois la sécurité assurée, le travail peut commencer. Si vous créez un nouveau point, il faut d’abord installer une boîte d’encastrement dans le mur (profondeur de 40 mm minimum). Ensuite, on passe les fils du circuit. Le code couleur est votre meilleur ami : le fil de phase (qui amène le courant) est rouge, marron ou noir ; le neutre (qui permet au courant de repartir) est toujours bleu ; et la terre (la sécurité) est toujours bicolore vert et jaune. Ce code n’est pas une suggestion, c’est une obligation pour la sécurité de l’écosystème électrique.

L’étape suivante est le raccordement. Dénudez chaque fil sur environ 12 mm. Sur les prises modernes, plus besoin de visser : il suffit d’insérer chaque fil dans la borne automatique correspondante (la couleur des fils doit correspondre aux indications sur la prise). Phase sur L, Neutre sur N, et la terre sur le symbole central. Poussez bien les fils jusqu’au fond. Il ne reste plus qu’à fixer le mécanisme de la prise dans la boîte d’encastrement avec les vis ou les griffes, puis à clipser la plaque de finition. Selon la norme, la hauteur minimale est de 5 cm du sol fini pour les prises standards. Une fois le courant remis, testez la prise avec une lampe.

En suivant cette méthode rigoureuse, vous vous assurez une installation non seulement fonctionnelle mais surtout parfaitement conforme aux standards de sécurité.

Ma prise ne marche plus : les 3 étapes pour trouver la panne et la réparer vous-même

C’est un classique : vous branchez un appareil, et rien ne se passe. La tentation est grande de secouer la prise ou de blâmer l’appareil. Stop ! Un bon diagnostic se fait par élimination, en suivant une logique simple et sécurisée. C’est la méthode du « diagnostic par élimination » : on vérifie du plus général au plus particulier. Ne touchez jamais une prise avant d’avoir suivi ce processus.

Étape 1 : Le tableau électrique. La première chose à faire est de vous rendre à votre tableau électrique. Un disjoncteur a-t-il sauté ? S’il est en position basse, c’est que le circuit a subi une surintensité ou un court-circuit. Essayez de le réarmer. S’il saute à nouveau immédiatement, ne forcez pas. Débranchez tous les appareils du circuit concerné et réessayez. Si ça tient, c’est l’un de vos appareils qui est en cause. Si ça saute toujours, le problème est dans le circuit lui-même.

Étape 2 : L’appareil et les autres prises. Si aucun disjoncteur n’a sauté, le problème peut venir de l’appareil lui-même. Testez-le sur une autre prise dont vous êtes sûr qu’elle fonctionne. S’il ne marche toujours pas, vous avez trouvé votre coupable. Si l’appareil fonctionne sur l’autre prise, le problème vient bien de la prise initiale. C’est seulement maintenant que l’on va s’y intéresser de plus près.

Étape 3 : L’inspection de la prise. Coupez le courant au disjoncteur général. C’est une sécurité absolue. Démontez la prise et inspectez visuellement les connexions. Un fil est-il débranché ? Y a-t-il des traces de brûlure ou de noirceur, signe d’un échauffement ? Si un fil est lâche, rebranchez-le fermement. Si la prise est endommagée, remplacez-la. Un câblage défectueux est une cause majeure d’accidents : les incendies d’origine électrique représentent une part non négligeable des sinistres en France. Si vous avez le moindre doute ou si les couleurs des fils ne correspondent pas au standard, ne prenez aucun risque et faites appel à un professionnel.

Ne jamais sous-estimer un problème de prise est la règle d’or. Une défaillance peut sembler anodine, mais elle est souvent le symptôme d’un risque plus grand pour votre sécurité.

Combien de prises par pièce ? Ce que la norme NF C 15-100 impose pour votre installation

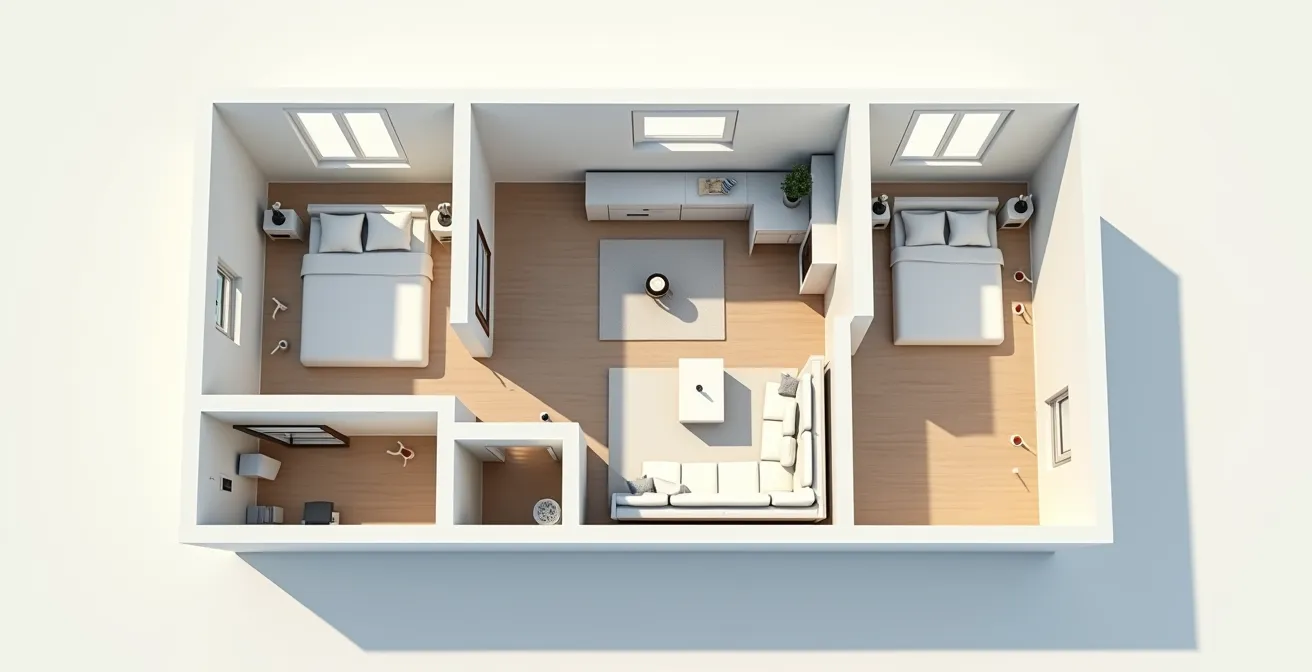

« Je manque toujours de prises dans le salon ! » Qui n’a jamais prononcé cette phrase ? Le nombre de prises de courant dans une pièce n’est pas laissé au hasard. Il est encadré par la norme NF C 15-100, la bible de toute installation électrique basse tension en France. Cette norme, qui évolue régulièrement, n’est pas là pour vous compliquer la vie, mais pour garantir confort et sécurité. Son intention est simple : s’assurer que l’installation peut supporter nos usages modernes sans risque de surcharge.

La norme définit un nombre minimal de prises par pièce pour éviter l’usage abusif de multiprises, qui sont une source fréquente de surchauffe et d’incendie. Par exemple, pour un séjour, elle impose un minimum de 5 prises pour une surface jusqu’à 28 m², et au moins 7 au-delà. Pour une chambre, c’est 3 prises minimum. La cuisine est un cas particulier avec des exigences plus élevées : au moins 6 prises sur un circuit dédié, dont 4 au-dessus du plan de travail. La logique de la norme est de dédier des circuits à des usages spécifiques pour mieux répartir la charge.

Au-delà du nombre, la norme régit la constitution même du circuit. Un circuit de prises standard doit être câblé avec une section de fil de 2,5 mm² et protégé par un disjoncteur de 20A maximum, pour un total de 12 prises. Il existe aussi la possibilité de créer un circuit avec du fil de 1,5 mm² et un disjoncteur 16A, mais le nombre de prises est alors limité à 8. Ces chiffres ne sont pas arbitraires ; ils assurent que la capacité du disjoncteur et la section du fil sont suffisantes pour l’intensité du courant demandée par les appareils, évitant ainsi tout échauffement dangereux des câbles dans vos murs.

Voici un résumé des règles de base pour les circuits de prises, tiré d’une analyse de la norme NF C 15-100.

Respecter ces minima n’est pas seulement une question de conformité lors de la vente ou de la location de votre bien, c’est avant tout un gage de sécurité au quotidien pour votre foyer.

Prises de courant : les solutions pour protéger vos enfants et sécuriser la salle de bain

L’électricité et l’eau ne font pas bon ménage, et la curiosité des enfants peut les exposer à des dangers bien réels. La sécurisation des prises de courant dans les zones sensibles comme la salle de bain ou les chambres d’enfants n’est pas une option, c’est une obligation dictée par le bon sens et par la norme NF C 15-100. On parle ici de sécurité active et passive : des systèmes qui empêchent l’accident et d’autres qui en limitent les conséquences.

La première ligne de défense, c’est la protection différentielle. Toute votre installation électrique doit être protégée par un ou plusieurs interrupteurs différentiels. Cet appareil intelligent mesure en permanence le courant qui entre et qui sort de votre installation. S’il détecte une différence, même infime (une « fuite de courant »), il coupe l’alimentation en une fraction de seconde. C’est ce qui vous sauve la vie si vous touchez un appareil défectueux. La norme est très claire : la sensibilité de ces différentiels doit être de 30 milliampères (mA) sur tous les circuits.

Pour la protection des enfants, la solution la plus efficace est l’installation de prises à éclipses (ou à obturateurs). Sur ces modèles, les trous de la prise sont obstrués par des clapets de sécurité. Il faut exercer une pression simultanée avec les deux broches d’une fiche pour que les obturateurs s’ouvrent. Un enfant qui tenterait d’y insérer un seul objet (un crayon, un doigt) ne pourrait donc pas y parvenir. C’est un système de sécurité passif, mais redoutablement efficace.

Dans la salle de bain, les règles sont encore plus strictes à cause de la présence d’eau. La norme définit des « volumes » de protection autour de la baignoire ou de la douche. Dans le volume 0 (intérieur de la baignoire) et 1 (juste au-dessus), toute prise est formellement interdite. Dans le volume 2, qui s’étend à 60 cm autour, seules les prises pour rasoir alimentées par un transformateur de séparation sont autorisées. Les prises de courant classiques ne peuvent être installées que « hors volume », c’est-à-dire au-delà de ces 60 cm.

En combinant une protection différentielle efficace, des prises à obturateurs et un respect scrupuleux des zones de sécurité dans les pièces d’eau, vous créez un environnement électrique sûr pour tous.

Le mystère du va-et-vient enfin résolu : le schéma de câblage expliqué simplement

Le va-et-vient, ce système qui permet d’allumer et d’éteindre une lumière depuis deux interrupteurs différents, est un grand classique de l’électricité. On le trouve dans les couloirs, les escaliers ou les grandes pièces. S’il peut sembler complexe, son principe de fonctionnement est en réalité très ingénieux et logique. Pour le comprendre, il faut visualiser le trajet du courant et le rôle de chaque fil.

Rappelons d’abord le code couleur, qui est notre fil d’Ariane. Le courant arrive du tableau par le fil de Phase (rouge, noir ou marron). Il doit atteindre l’ampoule pour qu’elle s’allume, puis retourner au tableau par le fil de Neutre (toujours bleu) pour boucler le circuit. Le rôle du va-et-vient est simplement de créer un pont modulable sur le fil de Phase. Le fil de Terre (vert et jaune) est présent pour la sécurité du luminaire, mais n’intervient pas dans le fonctionnement de l’allumage.

Le montage utilise deux interrupteurs spécifiques, dits « va-et-vient ». Chacun possède trois bornes : une borne commune (souvent repérée par un « L ») et deux bornes de sortie. Voici comment le courant circule : 1. La Phase (fil rouge) arrive sur la borne « L » du premier interrupteur. 2. Deux fils, appelés « fils navettes » (souvent de couleur violette, orange ou noire pour les distinguer de la phase), partent des deux autres bornes du premier interrupteur et vont jusqu’aux deux bornes correspondantes du second interrupteur. 3. Un dernier fil (de la même couleur que la phase, souvent rouge ou marron) part de la borne « L » du second interrupteur et va jusqu’à l’ampoule. C’est le « retour lampe ». 4. Le Neutre (fil bleu) est connecté directement du tableau à l’ampoule, sans jamais passer par les interrupteurs.

Ainsi, chaque interrupteur agit comme un aiguillage de train : il envoie le courant sur l’une ou l’autre des navettes. Pour que la lumière s’allume, il faut que les deux interrupteurs soient positionnés de manière à créer un chemin continu pour le courant jusqu’à l’ampoule. Changer la position de n’importe lequel des deux interrupteurs coupe ou rétablit ce chemin.

Bien que des solutions sans fil existent aujourd’hui, comprendre le montage filaire classique reste une compétence fondamentale pour tout bricoleur qui souhaite maîtriser son installation électrique.

Quelle section de câble pour quel usage ? Le tableau de correspondance indispensable

En électricité, on ne choisit pas ses câbles au hasard. La section d’un fil électrique, c’est-à-dire son diamètre, est un élément de sécurité crucial. C’est l’autoroute du courant : une autoroute trop petite pour un trafic trop dense mènerait à l’embouteillage, l’échauffement, et potentiellement à l’incendie. La norme NF C 15-100 définit donc très précisément quelle section de fil utiliser en fonction de l’usage et du disjoncteur qui protège le circuit.

Le principe est simple : plus un appareil demande de puissance (en Watts), plus l’intensité (en Ampères) qui le traverse est grande, et plus la section du fil doit être importante pour la transporter sans danger. Le disjoncteur, quant à lui, est le gardien du circuit. Sa valeur (16A, 20A, 32A) doit toujours être adaptée à la section du fil qu’il protège. Un disjoncteur trop puissant pour un fil trop fin ne jouerait pas son rôle et laisserait le fil surchauffer en cas de problème.

Voici les correspondances incontournables pour une installation domestique : – Éclairage : On utilise du fil de 1,5 mm², protégé par un disjoncteur de 10A ou 16A maximum, pour un maximum de 8 points lumineux par circuit. – Prises de courant classiques : Le standard est le fil de 2,5 mm² avec un disjoncteur de 20A (pour 12 prises max), ou du 1,5 mm² avec un disjoncteur 16A (pour 8 prises max). – Circuits spécialisés : Les appareils puissants exigent leur propre circuit dédié. Un four électrique se branche sur un circuit en 2,5 mm² protégé par un 20A. Une plaque de cuisson électrique ou à induction, très gourmande en énergie, nécessite un câblage en 6 mm² et un disjoncteur de 32A.

Ces règles sont au cœur de la conception d’une installation sûre. Il est important de noter que ces normes évoluent. Par exemple, selon la nouvelle réglementation, à partir du 24 août 2025, seule la nouvelle série de normes NF C 15-100 sera applicable pour les nouvelles installations, remplaçant les versions antérieures.

Respecter ces sections minimales n’est pas une contrainte, c’est la garantie que votre installation fonctionnera de manière optimale et sans risque pour les décennies à venir.

Interrupteur : le guide pour comprendre et câbler tous les montages (simple, va-et-vient, poussoir)

L’interrupteur est le point de commande le plus simple et le plus utilisé de notre quotidien. Pourtant, derrière ce geste anodin se cachent différents types de mécanismes, chacun répondant à un besoin spécifique. Comprendre leur fonctionnement et leur câblage est une compétence de base pour quiconque veut maîtriser les petits travaux d’électricité. Du simple allumage au circuit complexe, la logique reste toujours la même : couper ou rétablir le passage du courant sur le fil de phase.

Il existe trois grands types de commandes pour l’éclairage : 1. Le simple allumage : C’est le montage le plus basique. Un seul interrupteur contrôle un ou plusieurs points lumineux. Le fil de Phase arrive sur une borne de l’interrupteur, et le « retour lampe » repart de l’autre borne vers l’ampoule. C’est un simple pont-levis pour le courant. 2. Le va-et-vient : Comme nous l’avons vu, il permet de commander un même éclairage depuis deux endroits. Il utilise deux interrupteurs spécifiques et des fils navettes pour créer un double « aiguillage ». C’est la solution idéale pour un couloir ou un escalier. 3. Le bouton-poussoir avec télérupteur : Quand on a besoin de plus de deux points de commande, le va-et-vient devient trop complexe à câbler. On utilise alors un système avec des boutons-poussoirs et un module appelé « télérupteur », situé dans le tableau électrique. Chaque impulsion sur n’importe quel bouton-poussoir envoie un signal au télérupteur, qui change l’état du circuit (allumé/éteint). C’est la solution parfaite pour les grandes pièces avec de multiples entrées.

Aujourd’hui, ces montages traditionnels sont complétés par des solutions connectées. Des interrupteurs intelligents peuvent remplacer les modèles existants et permettre de piloter l’éclairage via une télécommande, un smartphone ou même à la voix. Ces innovations sont de plus en plus accessibles aux particuliers et permettent de moderniser une installation sans avoir à tirer de nouveaux fils, ce qui est un avantage considérable en rénovation.

Que vous optiez pour un montage classique filaire ou pour une solution connectée moderne, l’objectif final reste identique : commander votre éclairage de manière simple, fiable et sécurisée. Pour vos prochains projets, lancez-vous en confiance en appliquant ces principes. Et en cas de doute, la meilleure décision est toujours de faire appel à un électricien qualifié pour garantir la sécurité de votre installation.
