Type AC, A ou Hpi : quel disjoncteur différentiel choisir pour votre lave-linge ?

Vous lancez une machine et, soudain, tout s’éteint. Le coupable ? Le disjoncteur différentiel. Pour beaucoup, c’est une simple nuisance. La solution rapide est de réarmer et d’espérer. Certains pensent qu’il suffit de respecter la norme à la lettre en installant un « type A » pour être tranquille. Mais cette approche passe à côté de l’essentiel. L’installation électrique de votre maison n’est pas une simple collection de composants, mais un écosystème de sécurité dont chaque élément, de la plus petite vis au différentiel principal, doit fonctionner en parfaite harmonie pour vous protéger.

Le choix d’un disjoncteur pour votre lave-linge n’est pas qu’une question de conformité administrative avec la norme NF C 15-100. C’est l’occasion de comprendre la logique qui se cache derrière ces symboles et ces calibres. Pourquoi un type A et pas un AC ? Quelle est la différence fondamentale entre un interrupteur et un disjoncteur différentiel ? La véritable clé n’est pas de suivre aveuglément une règle, mais de comprendre comment chaque composant participe activement à la prévention des risques d’électrisation et d’incendie, un fléau qui, rappelons-le, est d’origine électrique dans près d’un tiers des sinistres d’habitation.

Cet article va au-delà de la simple recommandation. Nous allons décortiquer ensemble le rôle de chaque protection, comprendre les pannes les plus courantes et apprendre les gestes de maintenance qui transforment votre tableau électrique d’une boîte à fusibles énigmatique en un véritable gardien de votre foyer. Vous apprendrez à diagnostiquer un défaut, à choisir le bon matériel en connaissance de cause et, surtout, à garantir un niveau de sécurité optimal pour vous et votre famille.

Pour naviguer efficacement à travers les aspects cruciaux de la sécurité électrique de votre installation, ce guide est structuré en plusieurs points clés. Chaque section aborde une question précise pour vous donner les outils de compréhension et d’action nécessaires.

Pourquoi votre différentiel saute-t-il uniquement quand il pleut ?

C’est un scénario déconcertant : votre installation fonctionne parfaitement par temps sec, mais dès que la pluie s’installe, le différentiel de 30mA disjoncte, souvent au milieu d’un cycle de lavage. Ce n’est pas une coïncidence, mais le symptôme classique d’un défaut d’isolement. Une infime quantité de courant, au lieu de retourner au neutre, « fuit » vers la terre. Le rôle du différentiel est de détecter cette fuite, même minime (à partir de 30 milliampères), et de couper l’alimentation pour vous protéger de l’électrisation.

L’humidité ambiante ou une infiltration d’eau agit comme un conducteur. Un défaut d’isolement qui serait trop faible pour être détecté par temps sec peut devenir suffisant pour faire déclencher la protection lorsque l’air est saturé d’humidité. Un cas fréquent est celui d’un propriétaire dont le lave-linge faisait systématiquement disjoncter l’installation après 35 minutes de cycle par temps pluvieux. Le diagnostic a révélé une micro-fuite de courant au niveau de la résistance de chauffage de l’appareil, qui ne se manifestait qu’à chaud et en présence d’humidité.

La fuite peut provenir du lave-linge lui-même (résistance, moteur, carte électronique exposée à la condensation) ou de l’installation extérieure (boîte de dérivation non étanche, éclairage de jardin, prise extérieure). Pour localiser la source, il faut procéder méthodiquement : débranchez tous les appareils du circuit concerné et réarmez. Si le différentiel tient, rebranchez les appareils un par un jusqu’à identifier le coupable.

Comprendre ce lien entre humidité et déclenchement est la première étape pour un diagnostic efficace, transformant une panne mystérieuse en un problème logique à résoudre.

Interrupteur ou disjoncteur différentiel : quelle différence sauve votre vie ?

Dans un tableau électrique, les termes « interrupteur différentiel » et « disjoncteur différentiel » sont souvent confondus, pourtant leur rôle est complémentaire et vital. Ne pas faire la distinction expose votre installation à des risques majeurs, sachant qu’en France, entre 20 et 35% des incendies d’habitation sont de source électrique. Les deux appareils protègent les personnes contre les chocs électriques en détectant les fuites de courant (protection différentielle de 30mA). Cependant, seul le disjoncteur différentiel assure une double protection.

L’interrupteur différentiel, placé en tête de rangée, est un gardien vigilant. Il surveille en permanence les fuites de courant sur tous les circuits qu’il protège (prises, éclairage…). S’il détecte une anomalie, il coupe toute la rangée. En revanche, il est « aveugle » aux surcharges (trop d’appareils branchés sur une même ligne) et aux courts-circuits. C’est le rôle des disjoncteurs divisionnaires (10A, 16A, 20A) placés après lui de gérer ces problèmes.

Le disjoncteur différentiel, lui, est un garde du corps complet. Il intègre les deux fonctions en un seul module : il protège les personnes contre les fuites de courant ET protège le matériel contre les surcharges et courts-circuits. C’est pourquoi il est utilisé pour protéger un circuit unique et critique, comme une pompe à chaleur, un congélateur ou un équipement en extérieur.

L’illustration ci-dessous met en évidence la différence visuelle et fonctionnelle entre ces deux composants essentiels de votre tableau électrique.

Le choix entre les deux dépend de l’architecture de votre tableau. La norme NF C 15-100 impose des circuits spécialisés pour les appareils énergivores comme le lave-linge ou le lave-vaisselle, interdisant leur regroupement sur un même disjoncteur pour éviter les surcharges. Le schéma le plus courant et économique est donc un interrupteur différentiel de type A en tête de rangée, protégeant plusieurs disjoncteurs divisionnaires, dont celui de 20A dédié au lave-linge.

Ce tableau résume les informations clés pour ne plus les confondre :

En somme, l’interrupteur est le chef d’orchestre d’une rangée, tandis que le disjoncteur différentiel est le soliste ultra-performant pour un circuit unique. Pour un lave-linge dans une installation domestique standard, la solution la plus courante est l’association d’un interrupteur différentiel et d’un disjoncteur divisionnaire.

Comment vérifier si votre protection 30mA fonctionne réellement ?

Votre interrupteur différentiel 30mA est l’airbag de votre installation électrique. Il est conçu pour se déclencher en moins de 30 millisecondes en cas de fuite de courant, vous sauvant littéralement la vie en cas de contact avec une partie sous tension. Mais comme un airbag, vous espérez ne jamais en avoir besoin, et vous ne pouvez pas être certain de son bon fonctionnement… à moins de le tester. C’est une étape de maintenance simple, gratuite, et pourtant massivement négligée.

Tous les interrupteurs et disjoncteurs différentiels sont équipés d’un bouton de test, généralement marqué d’un « T ». Ce bouton ne sert pas à réarmer l’appareil, mais à simuler une fuite de courant pour vérifier que le mécanisme de déclenchement est toujours opérationnel. S’il fonctionne, l’appareil doit disjoncter instantanément. S’il ne se passe rien, votre protection est défaillante et doit être remplacée d’urgence. Vous êtes alors exposé à un risque mortel sans le savoir.

Cette vérification est si cruciale que les fabricants eux-mêmes insistent sur sa régularité. Comme le précise Legrand dans ses guides techniques, il faut prendre l’habitude de réaliser cette opération périodiquement. Selon Legrand dans son « Guide technique des interrupteurs différentiels » :

Il est recommandé d’effectuer ce test tous les mois.

– Legrand, Guide technique des interrupteurs différentiels

La procédure est simple et ne prend que quelques secondes :

1. Appuyez fermement sur le bouton « Test » de chaque appareil différentiel de votre tableau.
2. L’appareil doit immédiatement basculer en position « OFF ».
3. Réarmez-le simplement en relevant la manette.

Si un différentiel ne déclenche pas lors du test, il ne vous protège plus. C’est un point de défaillance invisible et critique de votre écosystème de sécurité.

Intégrez ce test à votre routine mensuelle, par exemple en même temps que le test de vos détecteurs de fumée. C’est un petit geste pour une protection maximale.

L’erreur de calibrage qui rend votre nouveau disjoncteur inutile sur une vieille ligne

Installer un disjoncteur neuf et puissant sur une vieille installation peut donner un faux sentiment de sécurité. En réalité, c’est l’une des erreurs les plus dangereuses. La protection électrique fonctionne comme une chaîne : sa solidité est celle de son maillon le plus faible. Dans un circuit, le disjoncteur doit être le maillon faible intentionnel, conçu pour « casser » (disjoncter) avant que le câble ne surchauffe et ne provoque un incendie. Si vous installez un disjoncteur de 20A, prévu pour un lave-linge, sur une ligne dont les fils sont trop fins (par exemple, 1,5 mm²), vous inversez les rôles. Le câble devient le maillon faible.

En cas de surcharge, le disjoncteur de 20A ne réagira pas, car il est calibré pour un courant plus élevé. Pendant ce temps, le câble de 1,5 mm² va s’échauffer comme une résistance de grille-pain, faisant fondre son isolant et créant un risque d’incendie majeur à l’intérieur de vos murs. La norme NF C 15-100 est très claire à ce sujet et impose une adéquation stricte entre la protection et la section du câble. Pour un disjoncteur de 20A, il faut une section de 2,5 mm² minimum selon les exigences de la norme NF C 15-100.

Cette logique de calibrage est une évolution majeure par rapport aux anciennes installations à fusibles. Dans les années 90, lors du passage aux disjoncteurs, une certaine méfiance existait. Il était courant de remplacer un fusible de 10A par un disjoncteur de 16A, craignant un échauffement. Ces craintes se sont avérées infondées, mais illustrent bien l’importance de l’adéquation. Aujourd’hui, on ne se pose plus la question : un circuit pour lave-linge, c’est un disjoncteur 20A et du fil de 2,5 mm², point final.

Avant de remplacer un disjoncteur ou de créer un nouveau circuit, la première question à se poser n’est pas « quel disjoncteur acheter ? », mais « quelle est la section des fils en place ? ». Si vous avez un doute, il est impératif de faire vérifier votre installation par un professionnel. Jouer à l’apprenti sorcier avec les calibres, c’est jouer avec le feu.

Un disjoncteur bien calibré est une protection active ; un disjoncteur surdimensionné est une bombe à retardement.

Quand installer un disjoncteur immunisé pour votre congélateur ou alarme ?

Pour un lave-linge, la norme NF C 15-100 impose un différentiel de type A. Ce type est conçu pour détecter les fuites de courant standards (alternatives, type AC) mais aussi celles à composante continue, générées par les cartes électroniques des appareils modernes (plaques à induction, lave-linge). C’est la protection de base indispensable. Cependant, pour certains circuits critiques, même un type A peut se révéler insuffisant et provoquer des déclenchements intempestifs.

C’est là qu’intervient le différentiel de type Hpi (Haute Protection Immunisée), aussi appelé type F ou Asi selon les fabricants. Ces appareils sont spécifiquement conçus pour les circuits alimentant des équipements sensibles ou dont le fonctionnement ne doit jamais être interrompu : congélateur, alarme, serveur informatique, pompe de relevage… Comme le souligne One-Elec, le type F, aussi appelé HPI et Asi chez Schneider, résiste aux déclenchements intempestifs sur ces circuits sensibles. Leur électronique avancée filtre les micro-courants « parasites » générés au démarrage des moteurs ou par les orages, qui peuvent tromper un différentiel standard et le faire disjoncter sans réelle fuite de courant dangereuse.

L’investissement dans un type Hpi est plus élevé, mais le calcul coût-bénéfice est vite fait. La perte du contenu d’un congélateur plein suite à une disjonction pendant vos vacances peut coûter bien plus cher que la différence de prix entre un type A et un type Hpi. C’est un choix de sérénité et de fiabilité pour les circuits qui le méritent.

Le tableau suivant met en perspective le coût et les bénéfices de chaque type pour vous aider à décider :

Pour votre lave-linge, un type A est suffisant. Mais pour votre congélateur, le passage à un type Hpi n’est pas un luxe, c’est une assurance contre les catastrophes domestiques.

Pozidriv vs Phillips : pourquoi vous abîmez vos vis de tableau avec le mauvais tournevis ?

Le diable se cache dans les détails, et en électricité, un détail comme une vis mal serrée peut avoir des conséquences dévastatrices. Un serrage inadéquat est une cause majeure de pannes et de dangers. En effet, les connexions desserrées provoquent des arcs électriques, cause fréquente d’incendies. Or, l’une des raisons principales d’un mauvais serrage est l’utilisation d’un outil inadapté. Beaucoup de particuliers utilisent un tournevis cruciforme de type Phillips (PH) sur des vis qui sont en réalité de type Pozidriv (PZ).

La quasi-totalité des appareillages modulaires (disjoncteurs, différentiels) vendus en France utilisent des vis à empreinte Pozidriv. Bien qu’elles se ressemblent, les deux empreintes sont différentes. Le Pozidriv possède quatre petites encoches supplémentaires à 45° qui permettent une meilleure accroche et un couple de serrage plus élevé sans « cam-out » (le tournevis qui glisse hors de la vis). Utiliser un tournevis Phillips sur une vis Pozidriv endommage l’empreinte, empêche d’atteindre le couple de serrage correct et donne l’illusion d’une vis « serrée à fond » alors qu’elle est en réalité lâche.

Ce mauvais contact crée une résistance, qui génère de la chaleur. Avec le temps, le plastique du disjoncteur peut fondre, les fils s’oxyder, et un arc électrique peut se former, menant à l’incendie. Le bon outil n’est donc pas une option, c’est une exigence de sécurité. Pour les bornes de disjoncteurs et différentiels, le standard est le PZ2.

Investir dans un bon jeu de tournevis isolés avec des embouts PZ adaptés est l’une des meilleures décisions que vous puissiez prendre pour la sécurité de votre installation électrique.

Pourquoi l’absence d’étiquettes sur votre tableau est une non-conformité majeure ?

Un tableau électrique sans étiquettes claires est comme une carte sans légende : inutilisable en cas de besoin et potentiellement dangereux. Si le repérage des circuits est souvent perçu comme une simple commodité, la norme NF C 15-100 le considère comme une obligation essentielle à la sécurité des personnes et des biens. Loin d’être un détail, un étiquetage précis et lisible est un élément de sécurité active, car il permet d’agir vite et bien en cas d’urgence ou de travaux.

Imaginez un début d’incendie sur un appareil. Votre premier réflexe doit être de couper le circuit correspondant. Sans étiquette, vous perdez de précieuses secondes à chercher le bon disjoncteur, ou pire, vous coupez le mauvais circuit, laissant le danger persister. De même, avant de changer une prise ou un luminaire, il est impératif de couper l’alimentation du circuit concerné. Un mauvais repérage peut vous faire travailler sur une ligne que vous croyez hors tension, vous exposant à un risque d’électrisation grave. Cette exigence est au cœur de la philosophie de la norme, comme le rappelle régulièrement Legrand, pour qui la norme NF C 15-100-10 fixe des règles précises pour une protection optimale des personnes.

Un bon repérage doit être :

• Clair et sans ambiguïté : Utilisez des termes simples et précis. « Prises Cuisine » est mieux que « PC CUI ». « Lave-linge » est obligatoire pour le circuit spécialisé.
• Durable : Évitez les étiquettes au crayon qui s’effacent. Utilisez une étiqueteuse ou des pictogrammes autocollants fournis par les fabricants.
• Complet : Chaque disjoncteur, chaque interrupteur différentiel doit être identifié. Personne ne devrait avoir à « deviner » à quoi sert un appareil de protection.

L’absence de repérage est un motif de non-conformité lors d’un diagnostic électrique obligatoire (vente, location) et peut engager votre responsabilité en cas d’accident. C’est le signe d’une installation négligée et le premier indice d’autres problèmes potentiels.

Prendre une heure pour étiqueter correctement votre tableau est un investissement minime pour une sécurité et une tranquillité d’esprit maximales.

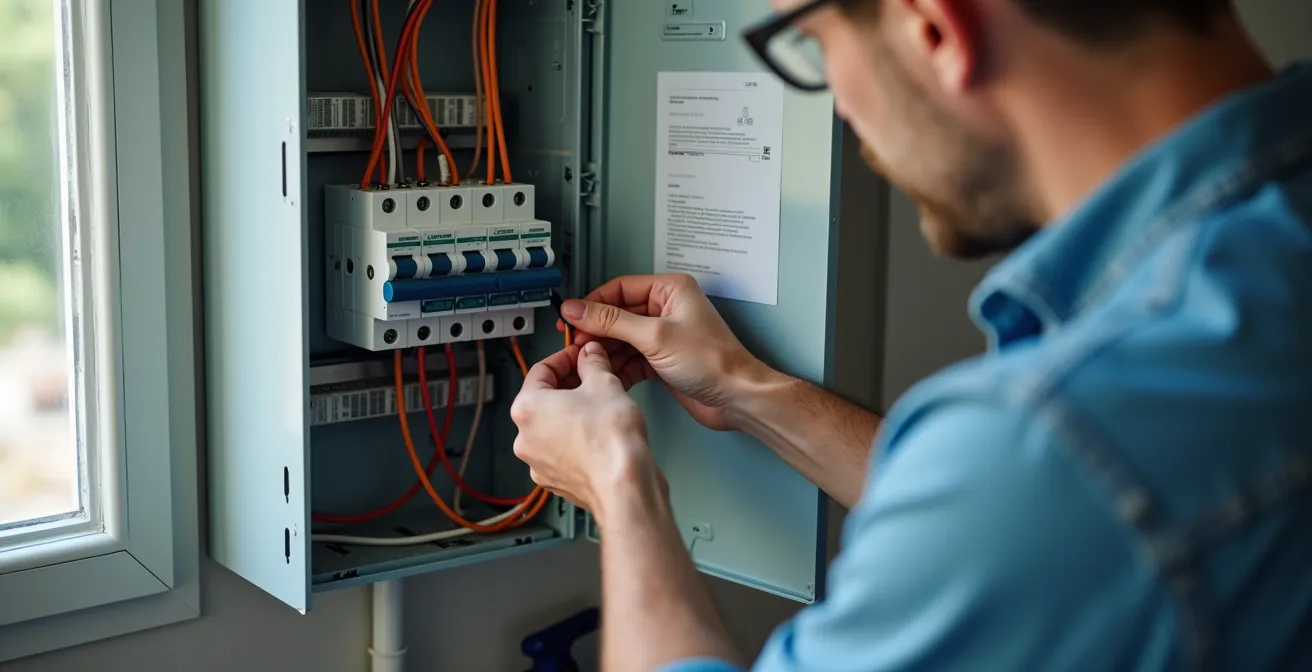

Comment resserrer les bornes de votre tableau électrique pour éviter l’incendie ?

L’un des risques les plus sournois dans un tableau électrique est le desserrage progressif des connexions. Avec le temps, les cycles de chauffe et de refroidissement des câbles ainsi que les micro-vibrations du bâtiment peuvent entraîner un relâchement des vis de serrage. Une connexion lâche crée un point de surchauffe qui peut mener à un incendie. Cette maintenance préventive est essentielle, d’autant plus que près de 3 000 personnes sont victimes d’électrisations chaque année en France, souvent à cause d’installations défectueuses.

Le resserrage des bornes est une opération de maintenance recommandée par les experts et les assureurs, à effectuer idéalement tous les 10 ans par une personne qualifiée. Elle permet de garantir la pérennité et la sécurité de l’écosystème de protection. Si vous possédez les compétences et l’habilitation électrique nécessaires, la procédure doit être menée avec une rigueur absolue pour éviter tout accident.

Voici la procédure de maintenance à suivre à la lettre :

1. Couper l’alimentation générale : Mettez le disjoncteur d’abonné (le disjoncteur principal EDF/Enedis) en position « OFF ». Votre logement entier doit être sans courant.
2. Vérifier l’absence de tension (VAT) : C’est l’étape la plus importante. À l’aide d’un Vérificateur d’Absence de Tension (VAT) conforme, vérifiez sur les borniers de votre tableau qu’il n’y a plus aucune tension. Ne vous fiez JAMAIS à un simple multimètre.
3. Inspecter visuellement les connexions : Retirez le capot du tableau et recherchez des signes de surchauffe : plastique noirci ou déformé, isolant de fil bruni, odeur de brûlé.
4. Resserrer méthodiquement chaque borne : À l’aide du tournevis PZ2 adapté (et dynamométrique si possible), reprenez le serrage de chaque vis de connexion des disjoncteurs, différentiels et borniers, sans forcer excessivement.
5. Remonter et réarmer : Une fois toutes les bornes vérifiées, remontez le capot, puis réarmez le disjoncteur d’abonné.

Cette opération, bien que simple en apparence, est critique. Le moindre doute sur la procédure ou sur vos compétences doit vous conduire à faire appel à un électricien qualifié. La sécurité n’admet aucune approximation.

Si la lecture de ce guide vous a permis de mieux comprendre les enjeux de votre installation mais que vous ne vous sentez pas d’intervenir vous-même, l’étape la plus sûre est de faire appel à un électricien professionnel. Il pourra effectuer un diagnostic complet et une mise en conformité pour garantir votre tranquillité d’esprit.
