Wago vs Domino : pourquoi les bornes automatiques sont-elles devenues la norme ?

Pour tout électricien ou bricoleur expérimenté, le son du tournevis serrant une vis de domino est familier. Pendant des décennies, cette barrette de connexion a été le pilier de nos installations, un symbole de travail manuel fiable et maîtrisé. L’idée de le remplacer par un simple clip en plastique peut sembler contre-intuitive, voire suspecte. On entend souvent que l’avantage des bornes automatiques se résume à un gain de temps, un argument qui peut paraître léger face à des décennies de pratique éprouvée avec le domino. Pourtant, cette perception ne touche que la surface d’une véritable révolution technique.

L’enjeu n’est pas simplement de connecter deux fils plus vite. La transition vers les bornes à ressort, de type Wago, répond à des problématiques physiques fondamentales que le système à vis ne peut intrinsèquement pas résoudre. Il s’agit de la tenue dans le temps face aux vibrations, à la dilatation thermique des matériaux et, surtout, à l’hétérogénéité des conducteurs. La question n’est plus de savoir si un domino « bien serré » est fiable, mais de comprendre pourquoi une borne automatique est, par conception, plus sûre sur le long terme en éliminant la variable la plus incertaine : la force de serrage humaine et son évolution dans le temps.

Cet article propose une analyse comparative technique, loin des clichés. Nous allons décortiquer, à travers des cas pratiques et des points normatifs précis, pourquoi la borne automatique s’est imposée non pas comme une alternative, mais comme l’évolution logique et sécuritaire du raccordement électrique. Nous verrons comment elle répond aux défis posés par les installations modernes, de la simple pose d’un lustre à la mise en conformité d’un circuit de forte puissance.

Pour aborder ce sujet en profondeur, nous allons examiner une série de situations concrètes où le choix de la technologie de connexion est crucial. Ce parcours vous donnera les clés techniques pour comprendre cette évolution et faire des choix éclairés pour la sécurité et la pérennité de vos installations.

Comment raccorder un lustre DCL sans couper les fils trop courts ?

Le raccordement d’un luminaire via un boîtier DCL (Dispositif de Connexion pour Luminaire) est un cas d’école. Les fils d’alimentation de l’installation sont souvent rigides et coupés courts, tandis que le câble du luminaire est souple. C’est la situation parfaite où le domino traditionnel montre ses limites. Tenter de visser fermement un fil souple et un fil rigide ensemble demande de l’adresse et le risque de mal serrer ou d’endommager les brins du fil souple est réel. Couper les fils encore plus courts pour « repartir sur une bonne base » est une erreur fréquente qui complique toute intervention future.

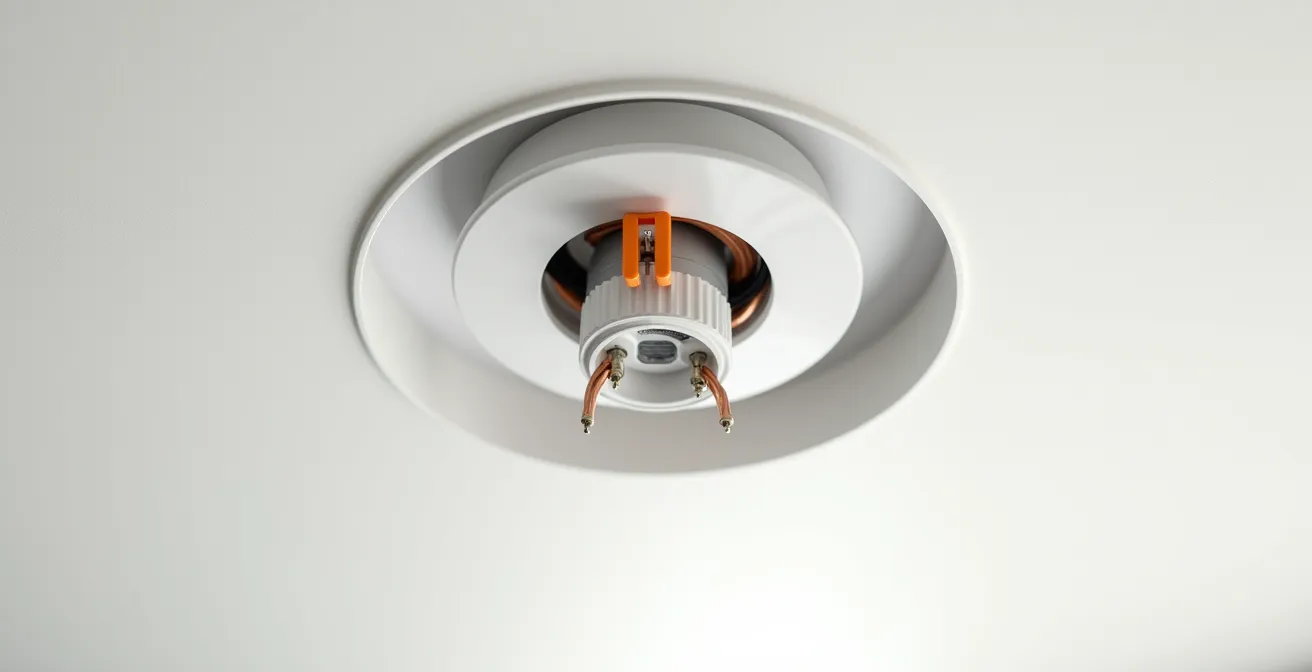

La borne automatique spécifique aux luminaires, comme la série Wago 224, est conçue pour résoudre ce problème. Elle dispose d’un double système : un côté pour la connexion par simple insertion du fil rigide (côté installation) et un autre côté avec une mâchoire à pression pour le fil souple (côté luminaire). Cette conception assure une connexion parfaite pour chaque type de fil, sans vis, sans risque de mauvais serrage et sans nécessiter de couper les fils. La transparence du corps de la borne permet en outre une vérification visuelle immédiate de la bonne insertion du conducteur.

L’utilisation de ces connecteurs n’est pas qu’une question de confort. La norme NF C 15-100 (Amendement 5) rend le DCL obligatoire dans les constructions neuves. Employer des connecteurs certifiés NF comme ces bornes garantit une conformité totale. La connexion est non seulement rapide et réversible, mais elle est surtout fiable et sécurisée, éliminant un point de défaillance classique dans les habitations.

Comment retrouver une boîte de dérivation cachée dans les combles sous l’isolant ?

Une boîte de dérivation « perdue » sous une épaisse couche d’isolant dans les combles est plus qu’un simple désagrément : c’est une non-conformité dangereuse. En effet, la norme NF C 15-100 section 5.3.6.3 exige que 100% des boîtes de connexion restent accessibles pour vérification et maintenance. Le problème est que ces boîtes inaccessibles contiennent souvent d’anciens dominos à vis, particulièrement vulnérables dans un environnement comme les combles.

Les variations de température extrêmes (de -10°C en hiver à +50°C en été sous la toiture) provoquent des cycles de dilatation et de rétraction des métaux. Un domino, dont le serrage dépend d’une vis, va progressivement se desserrer sous l’effet de ces contraintes thermiques. Une connexion lâche crée une résistance électrique, un échauffement anormal (point chaud) et un risque majeur de départ de feu. Le remplacement de ces dominos par des bornes automatiques à ressort est une mesure de sécurité essentielle. Le ressort maintient une pression constante sur le conducteur, indépendamment des dilatations, garantissant une connexion fiable sur des décennies.

Pour localiser ces boîtes, une approche méthodique est nécessaire. Il faut suivre le cheminement des gaines depuis le tableau électrique, utiliser un détecteur de tension sans contact pour « scanner » la surface de l’isolant ou, pour plus de précision, un localisateur de câbles. Une fois une boîte trouvée, il est impératif de la marquer avec un repère visible dépassant de l’isolant pour garantir son accessibilité future.

L’erreur de connexion entre fil souple et rigide qui crée un point chaud

Le raccordement d’un fil souple avec un fil rigide dans un domino à vis est l’une des erreurs les plus courantes et les plus dangereuses en électricité. Les tests en laboratoire sont formels : une part significative des pannes et incidents électriques domestiques provient de ces connexions mal maîtrisées. Le problème est purement mécanique. Lorsqu’on serre la vis du domino, le fil rigide sert de point d’appui et la vis vient écraser, voire sectionner, les brins fins du fil souple. Ce dernier s’évase et perd sa cohésion.

Pire encore, ce phénomène est aggravé par le « fluage » du cuivre (creep effect). Sous la pression constante et localisée de la vis, le cuivre du fil souple se déforme plastiquement et « flue » lentement. La connexion perd en force de serrage, la surface de contact diminue, la résistance augmente et un point chaud se crée, pouvant mener à un arc électrique et un incendie. Tenter de résoudre ce problème en étamant le fil souple est une fausse bonne idée qui ne fait que rigidifier l’extrémité et reporter le problème. Comme le démontrent des analyses techniques, plus de 30% des pannes électriques domestiques proviennent de ce type de connexions défaillantes.

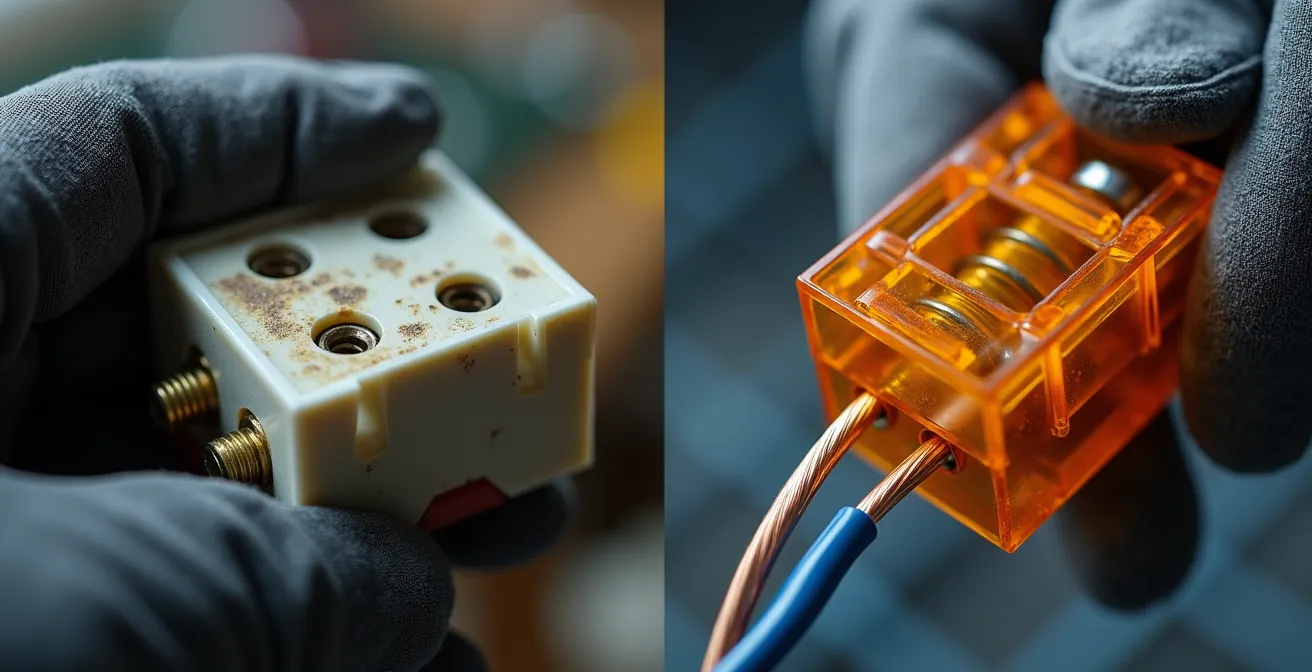

La borne automatique de type Wago 221 a été spécifiquement conçue pour contrer ce phénomène. Son système de cage à ressort ne serre pas, il emprisonne le conducteur. Que le fil soit souple ou rigide, la lame du ressort applique une pression calibrée en usine, répartie et constante, qui s’adapte aux variations de température et aux vibrations sans jamais se desserrer. La connexion reste parfaite dans le temps.

Le tableau suivant résume les différences fondamentales de comportement entre les deux technologies face à une connexion mixte, le cas le plus exigeant.

Quelle technique utiliser pour rallonger des fils dans une boîte encastrée trop profonde ?

En rénovation, il est fréquent de se retrouver avec des fils coupés trop courts dans une boîte d’encastrement, rendant le raccordement d’un appareillage quasiment impossible. La solution est de rallonger ces fils. Utiliser des dominos pour cela est souvent une mauvaise idée : leur volume important encombre rapidement la boîte, rendant la fermeture difficile et créant une « poussée » sur les connexions lors de la mise en place de l’appareillage. De plus, aligner plusieurs dominos de manière propre est un défi.

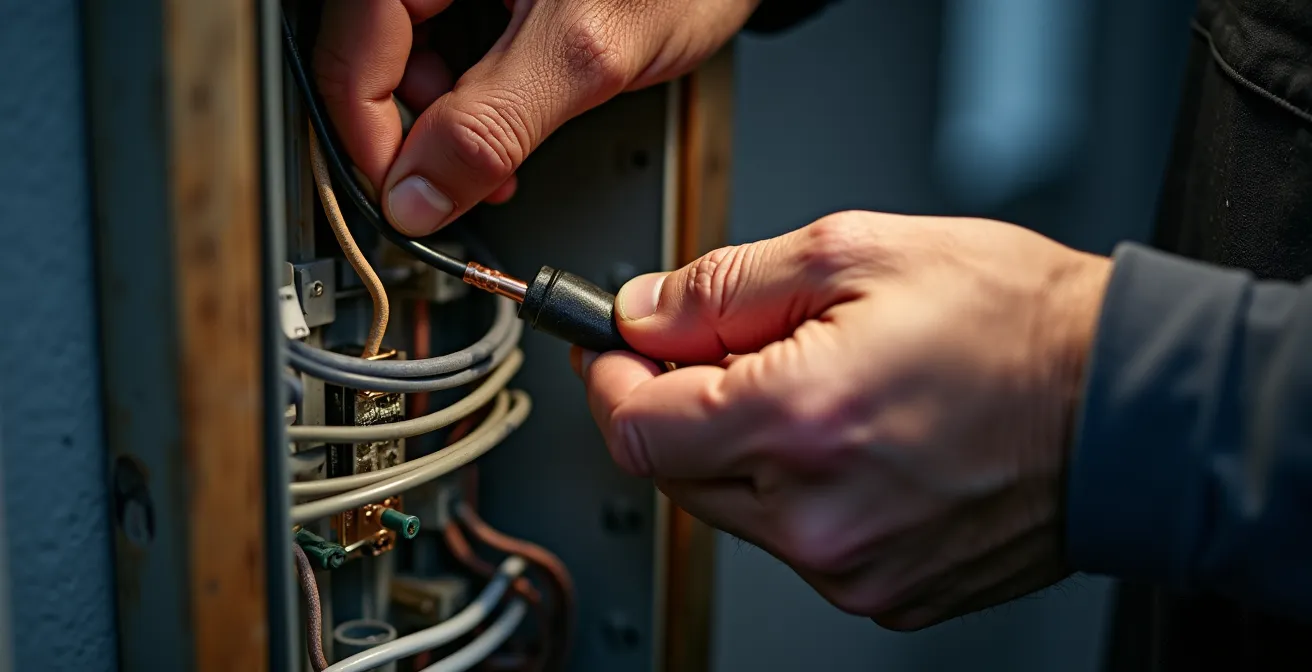

La solution professionnelle moderne repose sur l’utilisation de connecteurs de jonction en ligne, comme la série Wago 221 Inline. Ces connecteurs sont conçus pour être traversants et extrêmement compacts. Ils permettent de connecter deux fils bout à bout en occupant un minimum d’espace. Leur profil fin permet de les organiser facilement au fond de la boîte, libérant un volume précieux pour l’appareillage. Selon les données du fabricant, ces modèles permettent une réduction de volume de près de 40% par rapport aux bornes classiques, un atout décisif dans les boîtes saturées.

La mise en œuvre est simple et rigoureuse. Après avoir identifié la section des conducteurs (généralement 1,5 mm² ou 2,5 mm²), il suffit de dénuder chaque extrémité sur 11 mm, puis d’insérer les fils de part et d’autre du connecteur jusqu’à la butée. La connexion est instantanée, sécurisée par le même système de levier et de cage à ressort que les autres bornes de la série 221, et compatible avec tous les types de fils. Cela garantit une rallonge fiable, durable et qui ne compromettra pas le volume utile de la boîte d’encastrement.

Gel ou résine : quelle solution pour rendre une boîte de dérivation enterrée 100% étanche ?

Lorsqu’une boîte de dérivation doit être enterrée, pour alimenter un portail, un éclairage de jardin ou une pompe de piscine, la question de l’étanchéité absolue devient critique. L’indice de protection requis est IP68, garantissant une protection contre l’immersion prolongée. Pendant longtemps, la solution de référence était la résine bi-composant coulée dans la boîte. Efficace, cette méthode présente cependant un inconvénient majeur : elle est définitive. Toute intervention future pour maintenance ou modification de l’installation impose de détruire la boîte et les connexions.

La technologie a évolué vers des solutions à base de gel isolant, beaucoup plus souples. Des produits comme la Wago Gelbox sont des boîtes pré-remplies de gel de silicone. Le principe est simple : on réalise les connexions avec des bornes automatiques, puis on place l’ensemble dans la boîte que l’on referme. Le gel, non toxique et chimiquement neutre, enrobe complètement les connexions et assure une étanchéité IP68. Le grand avantage est la réversibilité : la boîte peut être rouverte à tout moment, les connexions sont accessibles et le gel peut être retiré sans laisser de résidu, permettant une maintenance aisée.

Cette approche est aujourd’hui privilégiée car elle est conforme à la norme UTE C 15-520 pour les canalisations enterrées, tout en offrant une flexibilité indispensable pour l’évolution des installations extérieures. Le tableau ci-dessous compare les deux approches.

Comment changer une boîte d’encastrement sans abîmer la tapisserie autour ?

Remplacer une vieille boîte d’encastrement – trop petite, cassée ou non étanche – est une opération délicate, surtout sur un mur recouvert de papier peint ou de peinture fragile. La crainte est de déchirer le revêtement et de devoir engager des travaux de finition coûteux. La clé d’une intervention propre réside dans la préparation et l’utilisation d’outils adaptés.

La première étape est de protéger la zone. L’application d’un ruban de masquage de haute qualité (type Tesa) sur une large zone autour de la boîte existante est primordiale. Il maintiendra le papier peint en place durant la découpe. L’outil idéal est une scie cloche de rénovation. Contrairement à une scie cloche standard, elle possède un axe de centrage qui se positionne dans l’ancien trou, assurant un perçage parfaitement concentrique et d’un diamètre légèrement supérieur (généralement 68 mm pour une boîte standard). Il faut percer à vitesse lente et constante pour éviter les vibrations qui pourraient arracher le revêtement.

Cette opération est l’occasion parfaite pour une mise aux normes. On remplacera l’ancienne boîte par une boîte BBC (Bâtiment Basse Consommation), désormais requise par la RE2020 (et anciennement RT2012) pour son étanchéité à l’air. Ces boîtes, équipées de membranes souples pour le passage des gaines, éliminent les fuites d’air parasites, responsables de déperditions thermiques. On estime que l’installation de boîtes BBC sur l’ensemble des appareillages peut contribuer à réduire la facture de chauffage.

Pourquoi le fil bleu ne doit jamais être utilisé comme navette ?

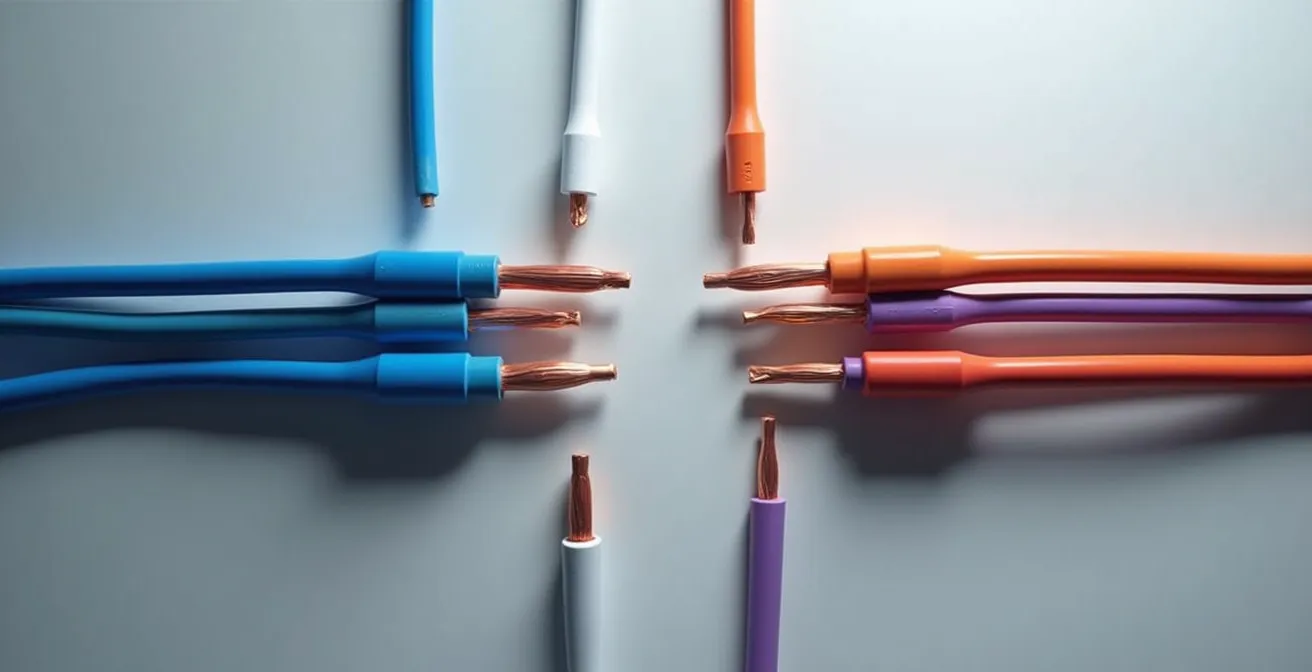

Dans le code couleur de l’électricité domestique en France, certaines règles sont absolues et non-négociables. La plus importante concerne les conducteurs de Neutre et de Terre. Le fil bicolore vert/jaune est exclusivement réservé à la Terre. De même, le fil bleu clair est EXCLUSIVEMENT réservé au conducteur de Neutre, conformément à la norme NF C 15-100. Utiliser un fil bleu pour une autre fonction, comme un fil de navette dans un circuit va-et-vient, est une erreur grave qui crée un risque mortel.

Un fil de navette est une phase coupée. Il est sous tension lorsque l’interrupteur est dans une certaine position. Si ce fil est bleu, tout intervenant futur (un autre électricien, ou même vous-même des années plus tard) l’identifiera visuellement comme un neutre. Il pourrait alors le manipuler en pensant qu’il est sans danger (tension de 0V par rapport à la terre), alors qu’il peut être à 230V, s’exposant à un risque d’électrocution grave.

Pour un inspecteur du Consuel, la détection d’un fil bleu utilisé comme navette est un motif de non-conformité immédiat et un signal d’alarme qui déclenche une inspection approfondie de toute l’installation, partant du principe que si cette règle fondamentale n’est pas respectée, d’autres erreurs dangereuses sont probables. La solution conforme pour un va-et-vient est simple : la Phase (rouge, noir ou marron) arrive sur le premier interrupteur, les deux navettes sont d’une autre couleur (typiquement orange, violet ou blanc), et le retour lampe qui part du second interrupteur est de la même couleur que les navettes.

Prise 16A vs 32A : laquelle choisir pour votre plaque à induction ?

Le circuit de la plaque de cuisson est l’un des plus critiques d’une installation électrique résidentielle. La quasi-totalité des plaques à induction ou vitrocéramiques modernes ont une puissance cumulée qui excède largement les 3680W admissibles sur un circuit standard de 16A. En effet, les données des fabricants sont claires : plus de 90% des plaques à induction vendues en France dépassent 7000W de puissance maximale. Tenter de brancher un tel appareil sur une prise 16A est non seulement une non-conformité, mais c’est la garantie d’une disjonction permanente et d’un risque de surchauffe dangereux.

La norme NF C 15-100 est sans ambiguïté à ce sujet : une plaque de cuisson doit impérativement être alimentée par un circuit spécialisé et dédié. Ce circuit doit respecter trois caractéristiques techniques :

• Un câblage avec une section de 6 mm² minimum sur toute sa longueur, du tableau à la sortie de câble.
• Une protection au tableau électrique assurée par un disjoncteur de 32A.
• Une connexion terminale via une sortie de câble ou une prise spécifique 32A.

Le choix des connecteurs est également crucial pour ce circuit de forte puissance. Les fils de 6 mm² ne rentrent pas dans les dominos ou les bornes automatiques standards. Il est obligatoire d’utiliser des bornes de connexion adaptées, comme la série Wago 221-6XX, conçues pour accepter des conducteurs jusqu’à 6 mm² et supporter l’intensité de 32A en continu. Utiliser une borne sous-dimensionnée sur ce circuit reviendrait à créer un « goulot d’étranglement » qui chaufferait dangereusement, annulant tous les bénéfices d’un câblage correct en amont.

Pour garantir la pérennité et la sécurité de vos installations, l’étape suivante consiste à auditer vos connexions critiques, notamment celles qui sont mixtes (souple/rigide) ou soumises à de fortes puissances, et à envisager une mise à niveau vers des technologies à pression calibrée pour éliminer tout risque futur.
