Comment intégrer des profils LED dans vos menuiseries pour un éclairage invisible ?

En tant que menuisier agenceur, concevoir un dressing, une bibliothèque ou une tête de lit sur mesure est un acte de création. L’ultime touche, celle qui transforme un bel ouvrage en une pièce d’exception, est souvent la lumière. L’éclairage LED intégré promet une finition épurée, une mise en valeur des volumes et des matières. Pourtant, le chemin vers cet idéal est semé d’embûches techniques que beaucoup de tutoriels survolent. On parle de coller un ruban dans une rainure, mais on oublie de préciser que sans la bonne dissipation thermique, cette installation est vouée à une défaillance prématurée.

Les solutions semblent simples : un profilé, un ruban, une alimentation. Mais la réalité du terrain est plus complexe. Une perte de luminosité inesthétique au bout de quelques mètres, un blanc blafard qui dénature la teinte d’un chêne massif, ou une connexion qui lâche au fond d’un caisson inaccessible… Ces problèmes, bien connus des professionnels, naissent d’une méconnaissance des principes physiques qui régissent les LED. L’excellence d’une intégration ne se juge pas à l’allumage, mais après plusieurs années de fonctionnement sans faille.

Et si la véritable clé n’était pas de suivre une recette, mais de comprendre les compromis techniques à chaque étape ? La réussite ne réside pas dans le « comment faire », mais dans le « pourquoi choisir ». C’est l’ambition de ce guide : vous donner les clés de lecture d’un artisan. Nous n’allons pas seulement assembler des composants ; nous allons concevoir une signature lumineuse pérenne, en faisant de la contrainte technique le socle de la perfection esthétique. Cet article vous guidera à travers les décisions critiques, de la gestion de la chaleur à la fidélité des couleurs, pour que votre travail lumineux traverse le temps.

Pour ceux qui préfèrent un format visuel, la vidéo suivante vous propose une démonstration pratique de l’installation d’un ruban LED, complétant parfaitement les approfondissements techniques de ce guide.

Pour naviguer efficacement à travers les aspects techniques essentiels d’une intégration LED réussie, ce guide est structuré en plusieurs points clés. Le sommaire ci-dessous vous permettra d’accéder directement aux sujets qui vous intéressent le plus, de la physique des matériaux à la domotique.

Pourquoi faut-il impérativement coller les rubans LED puissants sur de l’aluminium ?

L’une des erreurs les plus courantes en menuiserie est de considérer le profilé en aluminium comme un simple accessoire esthétique. En réalité, sa fonction première est technique : c’est un dissipateur thermique. Une LED, même si elle est bien plus efficiente qu’une ampoule à incandescence, convertit une partie de l’énergie en chaleur. Pour les rubans de faible puissance (moins de 5W/m), cela reste anecdotique. Mais pour un éclairage principal ou un effet puissant (15W/m et plus), cette chaleur devient l’ennemi numéro un de la puce électronique. Sans une dissipation thermique active, la température de jonction de la LED augmente, entraînant une baisse de son rendement lumineux et, surtout, une dégradation accélérée de ses composants. La coller directement sur du bois ou du MDF, qui sont des isolants thermiques, revient à la condamner à une mort prématurée.

L’aluminium, grâce à son excellente conductivité thermique, va capter cette chaleur et la disperser sur une plus grande surface, maintenant la LED dans sa plage de température optimale. Ce simple choix de matériau peut radicalement changer la donne en matière de longévité. Une installation bien conçue sur profilé aluminium peut offrir une durée de vie allant jusqu’à 50 000 heures, soit plus de cinq ans d’éclairage continu. Le tableau suivant met en évidence la différence flagrante de performance entre les matériaux.

Comme le démontrent ces chiffres, le bois n’est pas un support viable pour des LED puissantes. En tant qu’agenceur, garantir la pérennité de vos créations est essentiel. Imposer un profilé aluminium n’est donc pas une contrainte, mais une preuve de professionnalisme et un gage de qualité pour votre client.

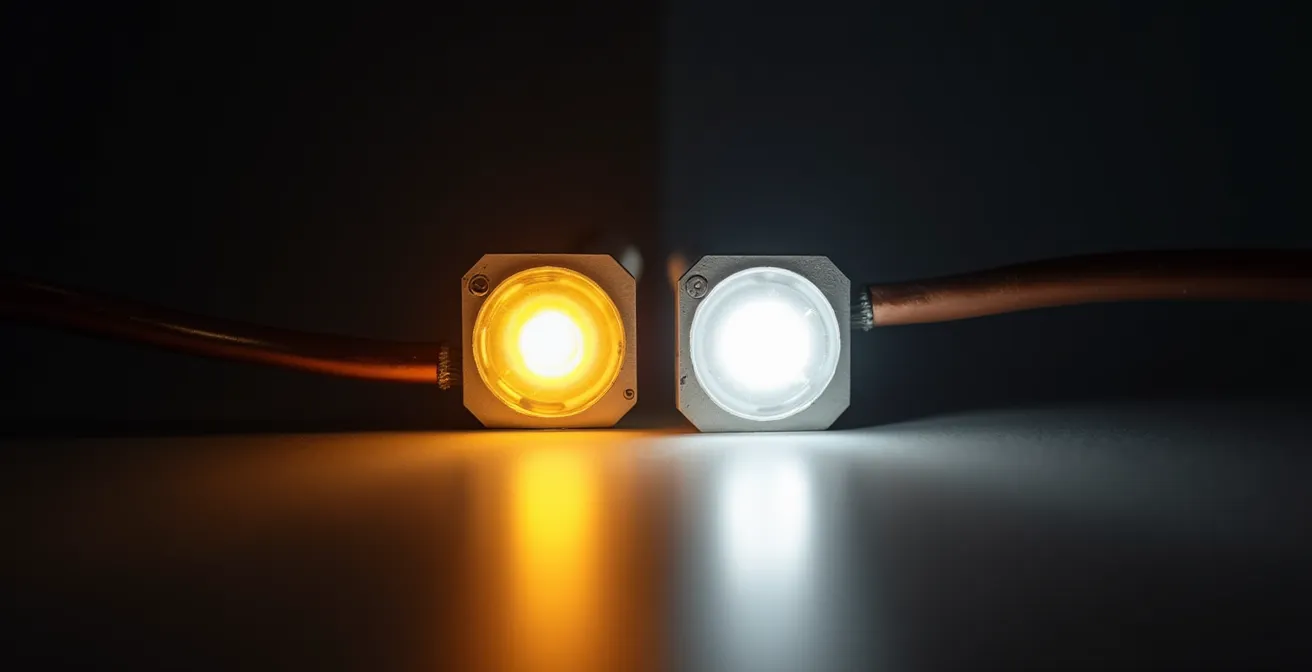

12V ou 24V : quelle tension choisir pour éviter la perte de luminosité sur 5 mètres ?

Le choix de la tension d’alimentation est une décision purement technique qui a un impact visuel direct. Sur de courtes longueurs, un ou deux mètres, la différence entre le 12V et le 24V est négligeable. Mais dès que vous approchez les cinq mètres, un phénomène physique inévitable entre en jeu : la chute de tension. Plus le courant parcourt une longue distance dans un conducteur, plus il perd de « force ». Résultat : les premières LED du ruban brillent intensément, tandis que les dernières sont visiblement plus faibles, créant un dégradé inesthétique.

C’est ici que le 24V montre sa supériorité. À puissance égale, un circuit en 24V transporte deux fois moins de courant (intensité, mesurée en ampères) qu’un circuit en 12V. En effet, selon une étude sur les tensions des rubans LED, un ruban 24V consomme environ deux fois moins de courant qu’un ruban 12V pour une même luminosité, grâce à la loi d’Ohm (P = U x I). Moins d’intensité signifie moins de pertes par effet Joule et donc une chute de tension beaucoup plus faible. Sur une longueur de 5 mètres, un ruban 24V maintiendra une luminosité quasi uniforme, alors qu’un modèle 12V montrera déjà des signes de faiblesse.

Pour un bricoleur avancé réalisant une grande bibliothèque ou un dressing complet, où les longueurs de ruban peuvent facilement dépasser 5 mètres, le 24V n’est plus une option mais une nécessité. Il assure l’intégrité du circuit et la cohérence de la signature lumineuse sur l’ensemble de la création. Pour des projets encore plus longs (plus de 10 mètres), il est même recommandé d’alimenter le ruban par les deux extrémités pour une uniformité parfaite.

Souder ses rubans LED ou utiliser des clips rapides : le test de fiabilité dans le temps

Une fois le ruban coupé à la bonne longueur, la question de la connexion se pose. Le marché propose une multitude de clips et connecteurs rapides qui promettent une installation sans effort. Pour un bricolage temporaire, ils peuvent dépanner. Mais pour une intégration pérenne dans un meuble haut de gamme, leur fiabilité est très discutable. Ces connecteurs fonctionnent par simple contact mécanique : de petites griffes viennent mordre les pistes de cuivre du ruban. Avec le temps, les vibrations, les variations de température et l’oxydation naturelle, ce contact devient moins franc. Il en résulte une résistance électrique qui peut provoquer des scintillements, des changements de couleur, voire une panne complète. C’est un point de défaillance majeur, souvent inaccessible une fois le meuble installé.

La seule méthode qui garantit une connexion électrique et mécanique durable est la soudure à l’étain. Elle crée une liaison moléculaire entre le fil d’alimentation et la pastille de cuivre du ruban, assurant une conductivité parfaite et une résistance mécanique à toute épreuve. Une soudure bien réalisée, propre et brillante, est invisible à l’œil et ne créera jamais de faux contact. C’est la méthode utilisée dans toute l’industrie électronique pour sa fiabilité. Pour parfaire la finition et la sécurité, chaque soudure doit être isolée avec un petit morceau de gaine thermorétractable, qui assure une protection mécanique et électrique impeccable.

L’avis des experts en électronique est unanime et sans appel, comme en témoignent de nombreuses discussions sur des forums techniques spécialisés :

La soudure recouverte de gaine thermorétractable est la seule méthode s’approchant des exigences de connexion pérenne et sans entretien.

– Expert en installation LED, Forums techniques d’électronique

Pour un artisan soucieux de la longévité de son œuvre, l’investissement en temps pour apprendre à réaliser une soudure propre est largement compensé par la tranquillité d’esprit et la satisfaction d’un travail exécuté dans les règles de l’art.

Pourquoi le RGB simple est incapable de produire un vrai blanc de qualité ?

Le ruban RGB (Red, Green, Blue) est séduisant par sa promesse de millions de couleurs. Cependant, son plus grand défaut se révèle lorsqu’on lui demande de faire la chose la plus simple : produire de la lumière blanche. Un ruban RGB ne possède pas de LED blanche. Il simule le blanc en allumant simultanément ses trois diodes de couleur (rouge, vert et bleu) à pleine intensité. Le résultat est un blanc synthétique, souvent teinté de rose ou de bleu, et surtout, de très mauvaise qualité. Cette lumière a un Indice de Rendu des Couleurs (IRC) très faible. L’IRC mesure la capacité d’une source lumineuse à restituer les couleurs des objets qu’elle éclaire, par rapport à la lumière naturelle (IRC 100). Un blanc RGB peine à atteindre un IRC de 70.

Pour un projet de menuiserie, c’est un défaut rédhibitoire. Ce blanc de mauvaise qualité va complètement dénaturer l’apparence des matériaux nobles que vous utilisez. La texture d’un bois paraîtra plate, la couleur d’une laque semblera fade et les objets placés dans la niche ou le dressing auront l’air artificiels. C’est là qu’intervient le ruban RGB+W (ou RGBW). Ce dernier ajoute une quatrième puce sur le circuit : une LED exclusivement dédiée au blanc. Cette puce offre un blanc pur, de haute qualité, avec un IRC souvent supérieur à 90, garantissant une excellente fidélité chromatique.

Le choix est donc clair : si l’éclairage a pour vocation de servir d’éclairage d’ambiance ou principal, et pas seulement de gadget coloré, le RGBW est indispensable. Il offre le meilleur des deux mondes : des couleurs vives pour l’animation et un blanc de haute qualité pour l’éclairage fonctionnel qui sublime votre travail de menuisier. Ne sacrifiez jamais la beauté de vos matériaux pour une économie de quelques euros sur le ruban.

IP65 ou IP68 : quel ruban LED peut vraiment être immergé dans une fontaine ?

L’indice de protection (IP) est une norme internationale qui classe le niveau d’étanchéité d’un matériel électrique à la poussière (premier chiffre) et à l’eau (second chiffre). Dans le contexte d’une menuiserie, on pourrait penser que cette notion est réservée aux salles de bain. Pourtant, elle est cruciale dès que l’on envisage une intégration dans une cuisine près d’un évier, un meuble de jardin ou une application plus créative comme une fontaine intégrée à un aménagement paysager. Une confusion fréquente règne entre les indices IP65, IP67 et IP68.

Un ruban IP65 est protégé contre les jets d’eau de toutes directions. Il est parfait pour un plan de travail de cuisine, où il peut recevoir des éclaboussures. Il est généralement recouvert d’une simple couche de silicone. Un ruban IP67 est protégé contre l’immersion temporaire (jusqu’à 1 mètre de profondeur pendant 30 minutes). Mais si votre projet implique une immersion permanente, comme dans une fontaine, un bassin ou au fond d’une piscine, seul l’indice IP68 est acceptable. Les spécifications techniques sont formelles : les rubans IP68 sont totalement étanches et peuvent être immergés de manière continue, souvent dans une gaine en silicone pleine et scellée. Toute autre solution finira par laisser l’eau s’infiltrer, provoquant un court-circuit et la destruction du ruban.

L’installation en milieu aquatique ne s’arrête pas au choix du ruban. Elle impose des règles de sécurité drastiques, notamment en France avec la norme NF C 15-100 qui régit les volumes de sécurité dans les pièces d’eau. Utiliser une alimentation Très Basse Tension de Sécurité (TBTS) est obligatoire.

En respectant scrupuleusement ces points, vous pouvez intégrer la lumière dans l’eau en toute sécurité, créant des effets spectaculaires et durables.

Comment installer un ruban LED dans un profilé pour un effet « néon » sans points visibles ?

L’objectif ultime d’une intégration LED est souvent de créer une ligne de lumière pure et continue, sans que les points lumineux des différentes LED ne soient visibles. Cet « effet néon » est le signe d’une installation professionnelle et soignée. L’obtenir n’est pas le fruit du hasard, mais le résultat d’un compromis photométrique précis entre trois éléments : la densité des LED sur le ruban, la profondeur du profilé en aluminium, et l’opacité de son diffuseur.

Si vous placez un ruban à faible densité (ex: 30 ou 60 LED/mètre) dans un profilé extra-plat avec un diffuseur transparent, l’effet « piste d’atterrissage » est garanti. Chaque point lumineux sera distinct et l’effet sera disgracieux. Pour faire disparaître ces points, il faut jouer sur la distance entre la source (la LED) et la surface de diffusion (le cache plastique). Plus cette distance est grande (profilé profond), plus la lumière a de l’espace pour se mélanger et s’homogénéiser. De même, plus les sources sont rapprochées (haute densité de LED), plus leurs faisceaux se chevauchent rapidement. La technologie COB (Chip On Board), qui consiste en une ligne continue de phosphore, représente la solution idéale car elle élimine totalement les points lumineux à la source.

Le choix du diffuseur est le dernier paramètre. Un modèle « givré » ou « opaque » aide à flouter les points, mais au prix d’une perte de luminosité qui peut atteindre 30 à 50%. Il faut donc trouver le juste équilibre pour obtenir l’effet désiré sans sacrifier une trop grande partie du flux lumineux. Le tableau suivant résume les combinaisons possibles pour atteindre un rendu parfait.

Pour obtenir un effet de ligne continue, il est crucial de bien choisir la combinaison entre le ruban et le profilé. Une analyse comparative des options disponibles montre clairement la relation entre la densité des LED et la profondeur nécessaire pour un rendu optimal.

En conclusion, pour une signature lumineuse impeccable, privilégiez toujours les rubans à haute densité (120 LED/m ou plus) ou, idéalement, la technologie COB. Associez-les à un profilé suffisamment profond et un diffuseur opaque pour garantir une ligne de lumière parfaite.

Comment amener l’électricité sur un îlot central sans goulotte au sol disgracieuse ?

L’îlot central est devenu une pièce maîtresse dans les cuisines modernes. L’alimenter en électricité pour des prises de courant, une plaque de cuisson ou un éclairage intégré est un défi de conception majeur, surtout en rénovation. La solution de la goulotte apparente au sol est à proscrire pour des raisons esthétiques et de sécurité évidentes. Heureusement, plusieurs solutions élégantes et conformes aux normes existent.

Dans une construction neuve ou une rénovation lourde, la méthode reine consiste à anticiper. Avant de couler la chape ou de poser le revêtement de sol, on réalise une saignée dans la dalle. On y encastre une gaine ICTA (de couleur rouge pour les courants forts), qui reliera le tableau électrique ou une boîte de dérivation murale à la base de l’îlot. Cette méthode, entièrement invisible, est la plus propre et la plus durable. Pour les professionnels, c’est la seule approche qui respecte véritablement les règles de l’art, comme le confirme la norme de référence en France.

La méthode conforme NF C 15-100 consiste à réaliser une saignée dans la chape avec gaine ICTA rouge avant pose du revêtement.

– Électricien certifié, Guide Legrand NF C 15-100

Mais que faire lorsque le sol est déjà en place et qu’on ne peut pas le casser ? La créativité de l’agenceur doit prendre le relais. Voici plusieurs alternatives :

• La voie des airs : Si un faux-plafond existe ou peut être créé, l’alimentation peut descendre verticalement jusqu’à l’îlot. Pour éviter un simple câble pendant, on peut utiliser un tube métallique rigide (type IRL) peint, qui devient un élément de design industriel, ou l’intégrer dans une structure suspendue (porte-casseroles, etc.).
• L’exploration du plancher : En présence d’un parquet sur lambourdes, il est souvent possible de faire passer les gaines dans le vide technique entre les solives, en perçant discrètement près d’un mur et sous l’îlot.
• Le détournement de fonction : Certains pieds d’îlot ou de table haute sont creux. Ils peuvent être utilisés comme une gaine technique très discrète pour faire descendre les câbles depuis le plan de travail, lui-même alimenté par une colonne attenante.

Chaque projet a sa solution. L’important est de refuser la facilité de la goulotte et de penser l’alimentation électrique comme une partie intégrante du design de l’îlot.

Comment installer un interrupteur connecté sans fil neutre dans l’ancien ?

La domotique s’invite de plus en plus dans nos intérieurs, et le contrôle de l’éclairage en est une des applications phares. Vouloir remplacer un vieil interrupteur par un modèle connecté pour piloter vos nouvelles lumières LED est une excellente idée. Cependant, dans les logements anciens, un obstacle technique majeur se présente : l’absence du fil neutre dans la boîte d’encastrement de l’interrupteur. Historiquement, l’interrupteur ne faisait que couper la phase. Or, la plupart des modules électroniques connectés ont besoin d’une alimentation permanente (phase + neutre) pour fonctionner. Selon les diagnostics, près de 60% des logements anciens ne disposent pas de fil neutre aux interrupteurs, rendant l’installation de nombreux modèles impossible sans retirer de nouvelles lignes.

Heureusement, les fabricants ont développé des solutions spécifiquement conçues pour cette contrainte. Ces interrupteurs « sans neutre » utilisent une astuce : ils s’alimentent en faisant circuler un très faible courant résiduel à travers l’ampoule, même lorsqu’elle est éteinte. Ce courant est trop faible pour allumer une ampoule classique, mais il suffit à alimenter l’électronique de l’interrupteur. C’est une solution ingénieuse mais qui peut parfois poser problème avec les éclairages LED de très faible consommation, qui peuvent se mettre à clignoter ou à rester faiblement allumés. Dans ce cas, l’ajout d’un petit « bypass » ou « compensateur » aux bornes de l’ampoule résout généralement le problème.

Le marché français propose plusieurs solutions fiables, utilisant différents protocoles de communication comme le WiFi ou le Zigbee. Le choix dépendra de votre écosystème domotique existant ou de celui que vous souhaitez construire.

Pour s’y retrouver, une comparaison des solutions les plus courantes sur le marché français est utile.

Opter pour une solution « sans neutre » est donc le moyen le plus simple et le plus propre de moderniser une installation électrique ancienne sans engager de lourds travaux de câblage. C’est la touche finale qui fait entrer votre création artisanale dans l’ère du confort moderne.

Pour que votre projet d’éclairage LED intégré soit une réussite totale, l’étape suivante consiste à dessiner un plan précis de votre meuble en y intégrant les passages de câbles et l’emplacement des alimentations. Une bonne conception en amont est le secret d’une exécution sans faille.
