Guide des câbles électriques : les erreurs de sélection et de raccordement qui provoquent des incendies

Face au rayon des câbles électriques, le doute s’installe. 1.5mm², 2.5mm², RO2V, RJ45… Le choix semble complexe et l’enjeu est de taille. L’angoisse la plus profonde du bricoleur n’est pas de faire une erreur de fonctionnement, mais de créer sans le savoir une bombe à retardement dans ses murs. Une installation qui marche n’est pas forcément une installation sûre. Le web regorge de tableaux et de rappels à la norme NF C 15-100, mais ces informations, bien que justes, sont souvent présentées comme des recettes à appliquer sans en comprendre la logique fondamentale.

Pourtant, si la véritable clé de la sécurité électrique n’était pas la mémorisation d’une norme, mais la compréhension d’un principe physique unique et intransigeant ? Ce principe, c’est l’effet Joule. Chaque fil, chaque connexion possède une résistance. Lorsqu’un courant la traverse, elle dégage de la chaleur. Un mauvais choix de câble ou un raccordement imparfait transforme ce phénomène normal en un point de surchauffe, un « point chaud » capable d’enflammer les matériaux environnants. La norme n’est que la traduction réglementaire de cette loi physique.

Cet article n’est pas une simple récitation de la norme. C’est un guide stratégique qui vous arme de la connaissance physique nécessaire pour prendre les bonnes décisions. Nous allons disséquer les erreurs les plus courantes, du choix des couleurs à la connexion finale, non pas sous l’angle de la conformité, mais sous celui, bien plus critique, du risque réel et de la physique implacable de l’électricité.

Pour naviguer avec précision dans les méandres de la sécurité électrique, ce guide est structuré pour aborder chaque point de vigilance critique. Le sommaire ci-dessous vous permettra d’accéder directement aux questions techniques qui vous préoccupent le plus.

Pourquoi le fil bleu ne doit jamais être utilisé comme navette ?

Le code couleur des fils électriques en France n’est pas une convention esthétique, mais un langage de sécurité non négociable. L’utilisation d’un fil bleu pour une fonction autre que le neutre, comme un fil navette dans un va-et-vient, constitue une faute grave. La norme NF C 15-100 est formelle : le bleu clair est exclusivement réservé au conducteur de neutre. De même, le conducteur de protection (la terre) doit impérativement être bicolore vert et jaune. Pour la phase, toute autre couleur est admise, bien qu’en pratique, le rouge, le noir ou le marron soient privilégiés. D’ailleurs, selon les pratiques courantes en France, près de 80% des installations utilisent du fil brun pour la phase.

Détourner le fil bleu de sa fonction crée un risque majeur pour toute personne intervenant ultérieurement sur l’installation. Un électricien ou même vous-même, des années plus tard, s’attendra à ce que le fil bleu soit un neutre, c’est-à-dire un conducteur à potentiel nul en régime normal. Le manipuler en pensant qu’il est hors tension alors qu’il est utilisé comme navette (donc potentiellement sous tension) expose à un risque d’électrisation direct. Comme le rappelle Promotelec, l’organisme de référence en matière de sécurité électrique, la rigueur sur l’identification des conducteurs est fondamentale. Dans leur guide, ils précisent sans ambiguïté :

Le neutre doit toujours être bleu (la norme indique même ‘bleu clair’). Le fil de terre doit quant à lui être de couleur vert et jaune.

– Promotelec, Guide des évolutions de la NF C15-100 2024

En résumé, utiliser un fil bleu comme navette est l’équivalent de mettre un faux panneau de signalisation sur une autoroute. C’est introduire une information trompeuse qui peut avoir des conséquences dramatiques. Pour les navettes, il est impératif d’utiliser une autre couleur, comme le violet, l’orange ou le blanc, pour garantir une lisibilité et une sécurité sans faille de l’installation.

RO2V ou R2V : quel câble rigide choisir pour une pose en extérieur ?

Le choix entre un câble R2V (ou U-1000 R2V) et un câble RO2V (ou U-1000 RO2V) pour une installation extérieure est une décision critique qui engage la durabilité et la sécurité de votre circuit. Bien que similaires en apparence, leur différence fondamentale réside dans leur composition et leur résistance aux agressions extérieures. Le câble R2V est la référence pour les installations intérieures fixes (murs, plafonds, vides de construction). Pour l’extérieur, le câble RO2V est impératif car sa gaine extérieure en PVC est enrichie en noir de carbone, ce qui lui confère une protection renforcée contre les rayons ultraviolets (UV). Un câble R2V exposé au soleil verra sa gaine se dégrader, devenir cassante et perdre ses propriétés isolantes, créant un risque de court-circuit et d’électrisation.

Pour une pose enterrée, la réglementation est encore plus stricte. Le câble, qu’il soit R2V ou RO2V, doit obligatoirement être placé sous une gaine de protection mécanique de type TPC, reconnaissable à sa couleur rouge. Cette gaine doit être enfouie à une profondeur minimale (généralement 60 cm en cheminement normal et 85 cm sous une voie carrossable). De plus, un grillage avertisseur rouge doit être déroulé environ 20 cm au-dessus de la gaine pour signaler sa présence lors de futurs travaux de terrassement.

Enfin, la distance de l’installation extérieure a un impact direct sur la section du câble à choisir. Sur de grandes longueurs, la résistance du câble provoque une chute de tension qui peut nuire au bon fonctionnement des appareils et augmenter l’effet Joule. Il est donc souvent nécessaire de surdimensionner la section du câble par rapport à un circuit de même puissance mais plus court. Par exemple, un circuit qui nécessiterait du 2.5mm² sur 10 mètres pourrait exiger du 4mm² ou même du 6mm² sur 50 mètres pour compenser cette chute de tension et garantir une alimentation stable et sûre.

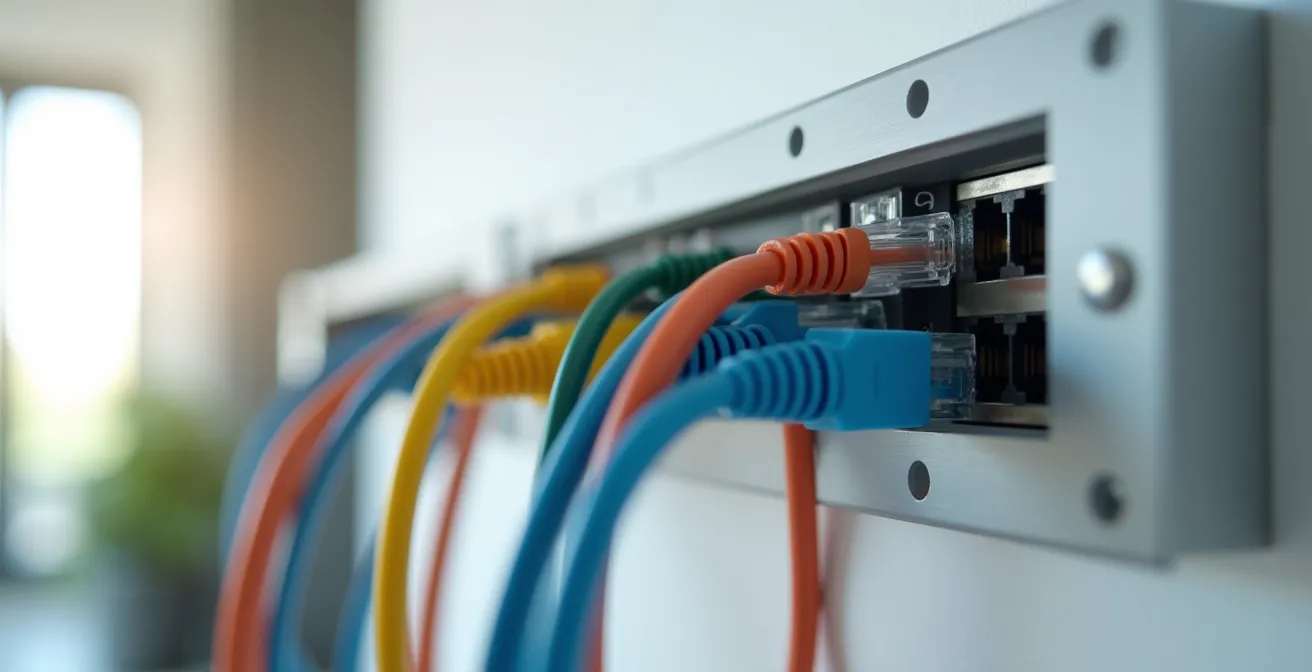

Câble RJ45 Cat 6 ou Cat 7 : le bon choix pour le télétravail en 2024

Avec la généralisation du télétravail et l’augmentation des besoins en bande passante (visioconférence, transfert de fichiers lourds, streaming 4K), le réseau domestique est devenu une infrastructure critique. La norme NF C 15-100 a d’ailleurs évolué pour imposer un câblage de communication performant, exigeant par exemple un minimum de 4 prises RJ45 pour un logement de type T3 et plus. Face à cela, le choix entre un câble de Catégorie 6 et un de Catégorie 7 se pose. Si le Cat 7 semble supérieur sur le papier, le Cat 6 est souvent le choix le plus rationnel et suffisant pour une installation résidentielle, même exigeante.

Un câble Cat 6 supporte un débit de 1 Gbit/s, ce qui est largement supérieur à la majorité des connexions internet fibre optique actuelles en France (qui plafonnent généralement à 1 Gbit/s en débit descendant). Le Cat 7, avec son débit théorique de 10 Gbit/s, offre une marge future, mais son coût est plus élevé et sa mise en œuvre plus complexe. En effet, les câbles Cat 7 sont de type S/FTP (chaque paire est blindée et l’ensemble des paires est également blindé), ce qui requiert des connecteurs et un savoir-faire spécifiques pour garantir une mise à la terre correcte du blindage. Une mauvaise installation d’un câble Cat 7 peut même dégrader les performances par rapport à un Cat 6 bien posé.

Le tableau suivant résume les différences clés pour un usage domestique.

Pour un télétravailleur en 2024, un réseau entièrement câblé en Cat 6 de bonne qualité, avec des connecteurs et des prises murales certifiés, offrira une connexion stable, performante et pérenne, sans la complexité et le surcoût d’un passage au Cat 7, dont le plein potentiel n’est que rarement exploitable dans un contexte résidentiel.

Comment passer un câble dans une gaine déjà occupée sans tout bloquer ?

Ajouter un câble dans une gaine électrique existante est une opération délicate qui peut vite tourner au cauchemar si elle n’est pas menée avec méthode. La première règle, et la plus importante, est une contrainte physique et normative : le taux de remplissage. Pour garantir la possibilité de tirer de nouveaux conducteurs et, surtout, pour assurer une dissipation thermique correcte, la norme est claire. Il est impératif que le maximum 1/3 de la section de la gaine soit occupée par les câbles.

Dépasser cette règle du tiers n’est pas seulement un problème de blocage mécanique. C’est un problème de sécurité. Comme nous l’avons vu, chaque câble chauffe par effet Joule. S’ils sont trop serrés dans une gaine, ils ne peuvent pas évacuer correctement leur chaleur. Ils se réchauffent mutuellement, ce qui augmente leur résistance et donc leur température. Ce phénomène, appelé déclassement thermique, diminue l’intensité maximale que le câble peut transporter en toute sécurité. Ignorer cette règle, c’est donc créer un goulot d’étranglement électrique et thermique, un point chaud linéaire caché dans vos murs.

Si le taux de remplissage le permet, la technique consiste à utiliser les câbles existants comme « tire-fil ». 1. Préparation : Attachez solidement le nouveau câble, ainsi qu’une nouvelle ficelle ou un tire-fil robuste, à l’extrémité de l’un des câbles déjà en place. L’utilisation de ruban adhésif d’électricien de bonne qualité est cruciale pour créer une « tête » de tirage lisse et conique qui ne s’accrochera pas. 2. Lubrification : Appliquez un lubrifiant spécifique pour tirage de câbles (type Yellow ou équivalent) sur le nouveau câble et sur la tête de tirage. N’utilisez jamais de savon, de liquide vaisselle ou d’huile, qui peuvent dégrader la gaine des câbles à long terme. 3. Tirage : Tirez doucement et progressivement sur le câble existant depuis l’autre extrémité de la gaine. L’opération doit se faire à deux : une personne qui tire et une autre qui guide et pousse le nouveau câble pour éviter les nœuds et les blocages. Si une résistance se fait sentir, ne forcez jamais. Tentez de faire des mouvements de va-et-vient pour débloquer la situation.

L’erreur de raccordement dans un mur qui crée un arc électrique invisible

C’est une vérité statistique glaçante : en France, près de 25% des incendies d’habitation sont de source électrique, d’après les chiffres de l’Observatoire National de la Sécurité Électrique. Derrière ce chiffre se cache souvent une cause insidieuse et invisible : le défaut de connexion. Une simple vis de domino mal serrée, une jonction entre deux fils de natures différentes mal réalisée, et vous créez une résistance électrique anormale. Le courant, en forçant son passage, génère une chaleur intense. C’est la naissance d’un point chaud, précurseur de l’arc électrique et de l’incendie.

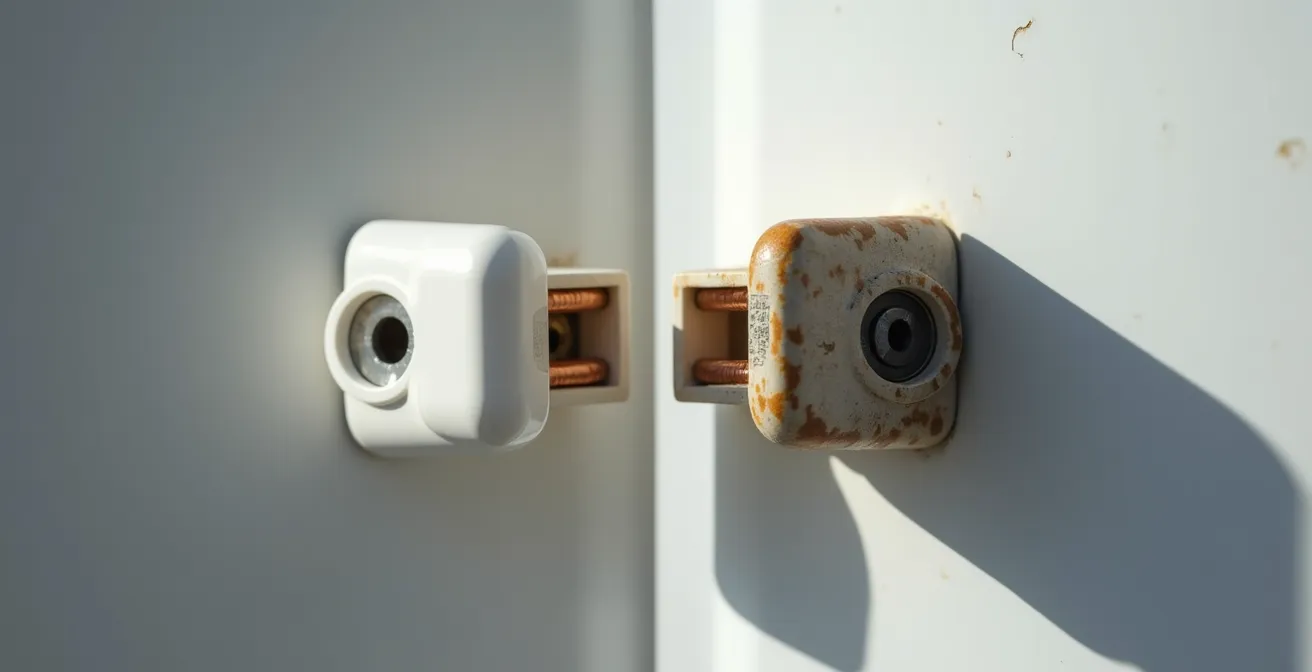

Le raccordement traditionnel par bornier à vis (« domino ») est particulièrement sujet à ce risque. Avec les vibrations du bâtiment, les cycles de chauffe et de refroidissement, une vis peut se desserrer avec le temps. Le contact devient moins franc, la résistance augmente, et le processus destructeur s’enclenche. Les connecteurs automatiques modernes (type Wago) ont largement réduit ce risque en utilisant des ressorts qui maintiennent une pression constante sur le conducteur. Un retour d’expérience sur un forum technique est sans appel, comme le confirme un professionnel :

Statistiquement, le Wago prend moins feu qu’un domino. Des dominos mal serrés, j’en trouve tous les jours.

– Forum Futura Sciences, Discussion technique sur les connecteurs électriques

L’erreur ultime est d’encastrer une telle connexion directement dans une cloison ou un plafond, sans boîte de dérivation. Toute connexion, quelle que soit sa qualité, doit rester accessible pour inspection et maintenance. Une soudure qui lâche, un connecteur qui fond, un domino qui se desserre… Si le problème survient dans une boîte de dérivation, il est contenu. S’il survient au contact direct du plâtre, de l’isolant ou du bois, il devient un départ de feu direct. Le raccordement « volant » dans un mur est une non-conformité absolue et un danger mortel.

Comment passer une gaine derrière un doublage sans tout casser (technique de l’aiguille) ?

Faire passer une nouvelle gaine électrique derrière une cloison en plaques de plâtre sur ossature métallique (doublage type « Placo ») sans engager de lourds travaux de démolition est un défi courant en rénovation. La méthode la plus efficace est celle de l’aiguille de tirage, qui demande patience et méthode. L’objectif est de naviguer « à l’aveugle » dans le vide technique entre la plaque de plâtre et le mur porteur.

La première étape cruciale est la cartographie du mur. Avant de percer le moindre trou, il faut localiser les montants métalliques verticaux de l’ossature, espacés généralement de 40 ou 60 cm. Taper doucement sur le mur permet de repérer les changements de sonorité : un son creux indique le vide, un son mat indique un montant. Pour plus de précision, l’utilisation d’un détecteur de métaux ou d’un aimant puissant est fortement recommandée. Le passage de la gaine devra impérativement se faire entre deux montants.

Une fois la voie libre identifiée, percez vos deux trous (départ et arrivée) à la scie cloche, au diamètre de votre boîte d’encastrement. Introduisez ensuite l’aiguille de tirage (de préférence un modèle rigide en nylon ou fibre de verre) dans l’un des trous, en la dirigeant vers l’autre. La difficulté principale, surtout dans les doublages isolés avec de la laine de verre ou de roche, est de ne pas « planter » l’aiguille dans l’isolant. Il faut progresser par petites poussées et rotations pour tenter de glisser entre l’isolant et la plaque de plâtre. L’utilisation d’aimants de tirage (un aimant guide à l’extérieur, un aimant suiveur attaché à l’aiguille à l’intérieur) peut grandement faciliter cette étape.

Une fois que l’extrémité de l’aiguille est accessible par le trou d’arrivée, attachez-y solidement votre gaine ICTA. Tirez ensuite délicatement sur l’aiguille depuis le point de départ pour faire passer la gaine. Là encore, la douceur est de mise pour ne pas coincer la gaine contre un montant ou la déchirer.

L’erreur de connexion entre fil souple et rigide qui crée un point chaud

Raccorder un fil rigide (venant de l’installation murale) avec un fil souple (venant d’un luminaire ou d’un appareil) est l’une des opérations les plus dangereuses si elle est mal exécutée. L’erreur classique consiste à utiliser un domino standard ou un connecteur automatique à insertion directe. Le problème est purement mécanique et physique : la vis du domino ou le ressort du connecteur automatique va écraser le fil souple multibrins, mais sans garantir un contact électrique optimal sur la totalité des brins. Seuls quelques brins assureront la connexion. La section de passage du courant est alors drastiquement réduite, ce qui augmente la résistance à ce point précis. Le résultat est inévitable : par effet Joule, un point chaud se crée, pouvant faire fondre l’isolant du connecteur et provoquer un incendie.

Un retour d’expérience d’un professionnel sur le site d’assistance d’un grand fabricant est formel à ce sujet : une connexion inadaptée est une cause directe de départ de feu. Pour pallier ce problème, la seule solution fiable et conforme aux règles de l’art est l’utilisation de connecteurs spécifiques à leviers. Comme le précise un électricien professionnel suite à un incident, il est crucial de ne pas se tromper de technologie : « L’usage de dominos n’est plus aux normes (risque de desserrage) et il ne faut surtout pas utiliser des wago automatique (uniquement pour fil rigide), mais bien les Wago à levier (série 221 ou 222, ok pour fil rigide et souple) ».

Ces connecteurs à levier (comme les Wago 221) possèdent une cage à ressort qui s’adapte à la nature du fil. Le levier permet de maintenir la cage ouverte, d’insérer le fil (rigide ou souple, préalablement dénudé) sans l’abîmer, puis de refermer le levier pour appliquer une pression de contact parfaite et durable sur l’ensemble des conducteurs. C’est la garantie mécanique d’une connexion électrique sûre.

Peut-on réparer un câble électrique coupé avec du scotch d’électricien ?

La réponse est un non catégorique et absolu. Utiliser du ruban adhésif d’électricien (« scotch ») pour réparer un câble électrique endommagé ou coupé est une hérésie en matière de sécurité, une pratique dangereuse qui contrevient à toutes les règles de l’art. Ce type de réparation de fortune est malheureusement courant, comme le suggère le fait que, selon l’ONSF, près de 68% des installations de plus de 15 ans comportent au moins une anomalie électrique. Le ruban adhésif, bien qu’isolant, n’offre aucune garantie mécanique. Il vieillit mal, se dessèche, perd son adhérence sous l’effet de la chaleur ou de l’humidité et finit par se décoller, exposant les conducteurs sous tension.

Un câble endommagé doit être traité comme un point de rupture de la sécurité de l’installation. La seule méthode correcte et normative est de traiter cette coupure comme une dérivation. Comme le rappelle un expert sur un forum dédié aux normes, « les raccords et dérivations doivent toujours être accessibles. Il aurait fallu mettre une boîte de dérivation avec des connecteurs type wago ou dominos. » Cela signifie qu’il faut couper proprement le câble de part et d’autre de la partie endommagée, installer une boîte de dérivation encastrée ou en saillie, et y réaliser la jonction des conducteurs à l’aide de connecteurs appropriés (à vis ou automatiques).

Cette approche garantit trois niveaux de sécurité que le ruban adhésif ne peut fournir :

• Isolation électrique fiable : Les connecteurs et le corps de la boîte de dérivation assurent une isolation parfaite et durable.
• Protection mécanique : La boîte protège les connexions des chocs, de l’arrachement et de l’humidité.
• Accessibilité : La connexion reste accessible via le couvercle de la boîte pour toute vérification ou intervention future, ce qui est une obligation réglementaire.

En définitive, le scotch d’électricien ne sert qu’à une chose : l’isolation temporaire lors d’une intervention ou le repérage de fils. Il ne doit jamais être considéré comme un moyen de réparation permanent.

Pour mettre en pratique ces conseils et garantir la sécurité absolue de votre installation, la prochaine étape impérative est un audit rigoureux de votre installation existante pour identifier ces points de défaillance invisibles, en particulier au niveau des boîtes de dérivation et des tableaux électriques.
